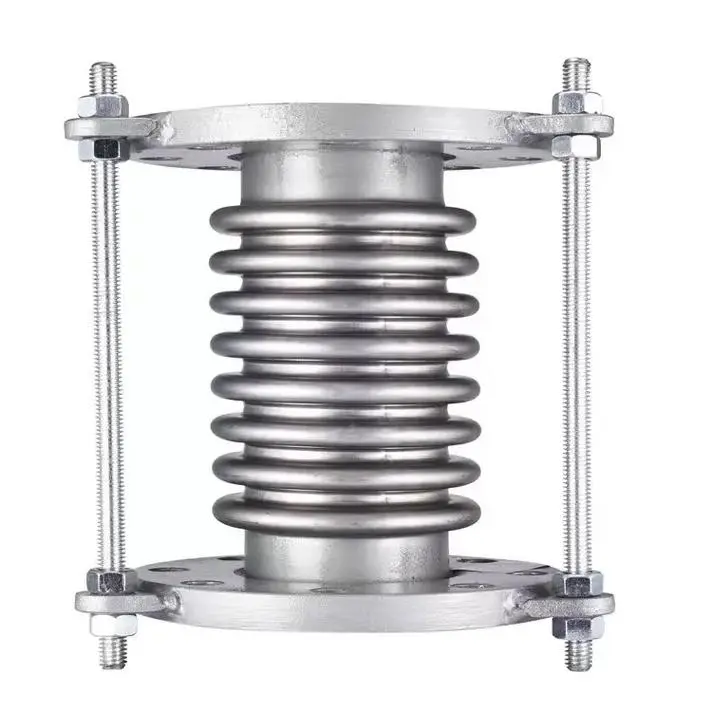

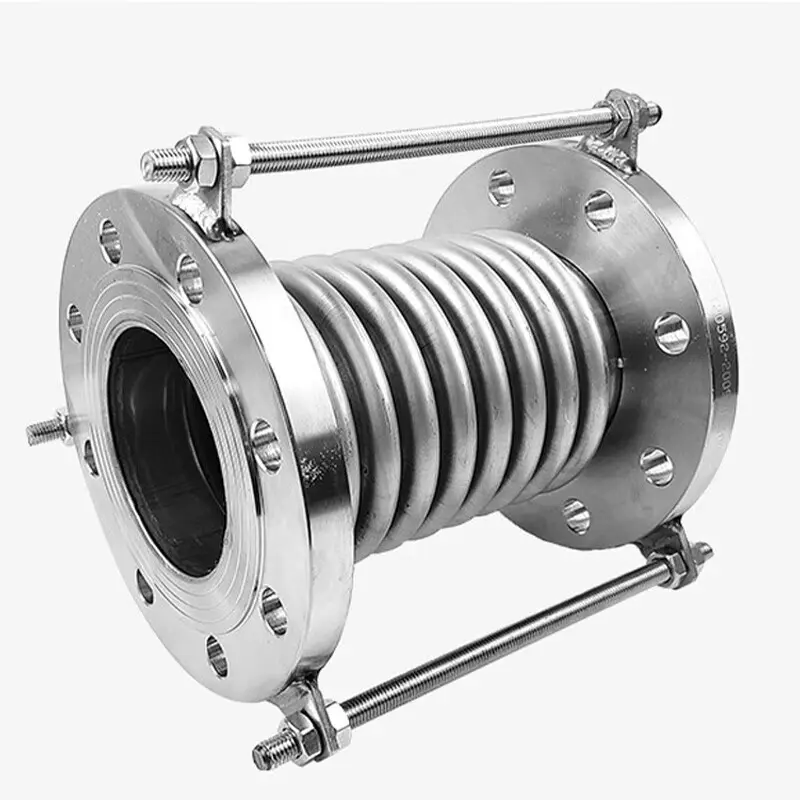

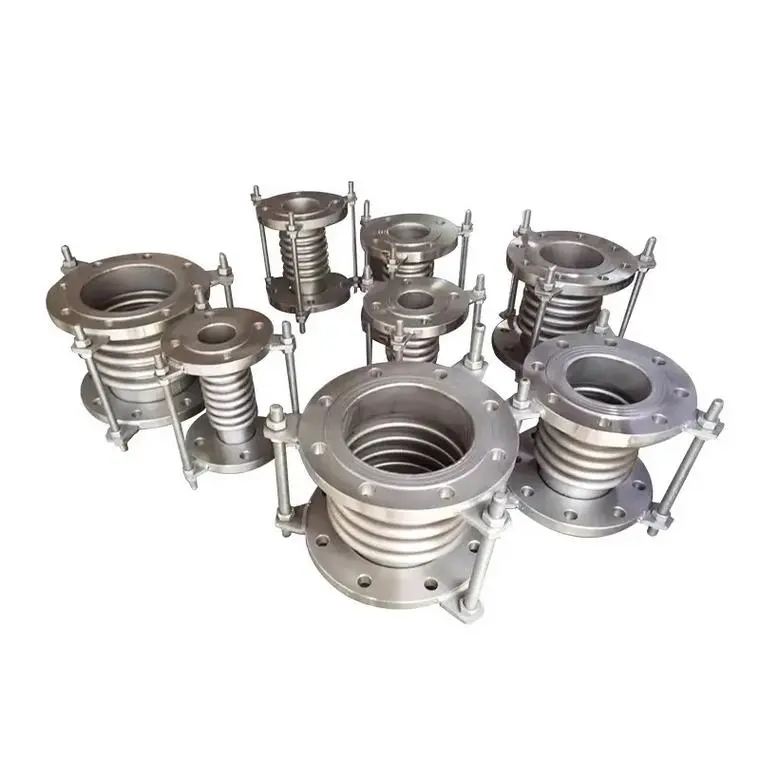

Bellows সম্প্রসারণ জয়েন্ট

বেলোস এক্সপেনশন জয়েন্ট, যা এক্সপেনশন জয়েন্ট নামেও পরিচিত, একটি ক্ষতিপূরণ উপাদান যা পাইপলাইনের তাপীয় স্থানচ্যুতি, যান্ত্রিক বিকৃতি এবং কম্পন শোষণের জন্য ক্ষতিপূরণের জন্য বেলোর স্থিতিস্থাপক বিকৃতিকে ব্যবহার করে। এটি প্রধান কার্যকারী বডি হিসাবে বেলো (একটি স্থিতিস্থাপক উপাদান) নিয়ে গঠিত, সাথে শেষ পাইপ, বন্ধনী, ফ্ল্যাঞ্জ, নালী এবং অন্যান্য আনুষাঙ্গিক। সংযোগ পদ্ধতি flanged এবং ঢালাই ধরনের অন্তর্ভুক্ত.

কাজের নীতি

বেলোস এক্সপেনশন জয়েন্টের মূল কাজের নীতি হল তাপীয় বিকৃতি, যান্ত্রিক বিকৃতি এবং পাইপলাইনে বিভিন্ন যান্ত্রিক কম্পনের কারণে সৃষ্ট অক্ষীয়, কৌণিক, পার্শ্বীয় এবং সম্মিলিত স্থানচ্যুতিগুলি শোষণ এবং ক্ষতিপূরণের জন্য বেলোগুলির স্থিতিস্থাপক বিকৃতিকে ব্যবহার করা।

তাপমাত্রার পরিবর্তনের কারণে যখন পাইপলাইনগুলি প্রসারিত হয় বা সংকুচিত হয়, তখন বেলোগুলি তার অনন্য ঢেউতোলা কাঠামোর মাধ্যমে বিকৃতির মধ্য দিয়ে যায়, পাইপলাইনের স্থানচ্যুতি চাপকে বেলোগুলির স্থিতিস্থাপক বিকৃতি শক্তিতে রূপান্তর করে, যার ফলে পাইপলাইনের বিকৃতির চাপ হ্রাস পায় এবং পাইপলাইনের পরিষেবা জীবন বৃদ্ধি পায়। অতিরিক্তভাবে, বেলোস এক্সপেনশন জয়েন্ট চাপ প্রতিরোধ, সিলিং, জারা প্রতিরোধ, তাপমাত্রা প্রতিরোধ, প্রভাব প্রতিরোধ, কম্পন স্যাঁতসেঁতে এবং শব্দ হ্রাস সহ একাধিক ফাংশন সরবরাহ করে।

মূল সুবিধা

প্রধান প্রকার

বেলোস সম্প্রসারণ জয়েন্টগুলি প্রাথমিকভাবে ক্ষতিপূরণ মোডের উপর ভিত্তি করে তিনটি বিভাগে শ্রেণীবদ্ধ করা হয়েছে:

অক্ষীয় প্রকার:প্রাথমিকভাবে অক্ষীয় স্থানচ্যুতি শোষণ করে

পার্শ্বীয় প্রকার:প্রাথমিকভাবে পার্শ্বীয় স্থানচ্যুতি শোষণ করে

কৌণিক প্রকার:প্রাথমিকভাবে কৌণিক স্থানচ্যুতি শোষণ করে

চাপ-ভারসাম্যপূর্ণ প্রকার এবং বিভিন্ন সম্মিলিত ক্ষতিপূরণ কনফিগারেশন উপলব্ধ। উপাদানের উপর ভিত্তি করে, তারা ধাতু এবং অ-ধাতু ধরনের বিভক্ত করা যেতে পারে। Dafugui আপনার পাইপলাইন সিস্টেমের নির্দিষ্ট স্থানচ্যুতি নিদর্শন এবং অপারেটিং অবস্থার উপর ভিত্তি করে সংশ্লিষ্ট ধরনের সুপারিশ প্রদান করতে পারে।

ইনস্টলেশন গাইড

1. প্রাক ইনস্টলেশন পরিদর্শন:ডিজাইনের প্রয়োজনীয়তার সাথে সম্মতি নিশ্চিত করতে মডেল, স্পেসিফিকেশন এবং পাইপলাইন কনফিগারেশন পরীক্ষা করুন
2. নির্দেশ নিশ্চিতকরণ:অভ্যন্তরীণ হাতা সহ ক্ষতিপূরণকারীদের জন্য, নিশ্চিত করুন যে হাতার দিকটি মাঝারি প্রবাহের দিকের সাথে সারিবদ্ধ হয়েছে
3. জোর করে সামঞ্জস্য নেই:পাইপলাইন ইনস্টলেশন বিচ্যুতি সামঞ্জস্য করতে ক্ষতিপূরণকারী বিকৃতি ব্যবহার করবেন না, কারণ এটি স্বাভাবিক ফাংশন এবং পরিষেবা জীবনকে প্রভাবিত করে
4. বেলো রক্ষা করুন:ঢালাই স্প্যাটারকে বেলো পৃষ্ঠের সাথে যোগাযোগ করা থেকে বিরত রাখুন এবং ইনস্টলেশনের সময় যান্ত্রিক ক্ষতি এড়ান
5. পজিশনিং ডিভাইসগুলি সরান:পাইপলাইন ইনস্টলেশন সম্পূর্ণ হওয়ার পরে পরিবহনের জন্য ব্যবহৃত সহায়ক পজিশনিং ডিভাইসগুলি সরান
6. হাইড্রোস্ট্যাটিক পরীক্ষা:পাইপলাইনের প্রান্তে ফিক্সড পাইপ সমর্থনকে শক্তিশালী করুন যেখানে হাইড্রোস্ট্যাটিক পরীক্ষার সময় ক্ষতিপূরণকারী ইনস্টল করা হয়
7. চলমান অংশ:সমস্ত চলমান উপাদান বাহ্যিক কাঠামো দ্বারা সীমাবদ্ধ করা উচিত নয়

FAQ

প্রশ্ন 1: বেলোস এক্সপেনশন জয়েন্ট এবং স্লিভ এক্সপেনশন জয়েন্টের মধ্যে পার্থক্য কী? কিভাবে নির্বাচন করবেন?

উত্তর: বেলোর সম্প্রসারণ জয়েন্টগুলি বেলোগুলির স্থিতিস্থাপক বিকৃতির মাধ্যমে স্থানচ্যুতিকে শোষণ করে, বড় ক্ষতিপূরণের ক্ষমতা, ভাল সিলিং এবং বহু-দিকীয় স্থানচ্যুতির জন্য উপযুক্ততা প্রদান করে। হাতা সম্প্রসারণ জয়েন্টগুলি হাতা স্লাইডিংয়ের মাধ্যমে অক্ষীয় স্থানচ্যুতি শোষণ করে, সহজ গঠন সহ কিন্তু নিয়মিত রক্ষণাবেক্ষণের প্রয়োজন হয়। বেলোস সম্প্রসারণ জয়েন্টগুলি সাধারণ পরিস্থিতিতে আরও ব্যাপকভাবে ব্যবহৃত হয়। নির্বাচন স্থানচ্যুতি প্রকার, কাজের চাপ এবং তাপমাত্রার উপর ভিত্তি করে হওয়া উচিত; Dafugui এর প্রযুক্তিগত দল সাইজিংয়ের সাথে সহায়তা করতে পারে।

প্রশ্ন 2: সম্প্রসারণ জয়েন্টগুলির জন্য বেলো উপাদান কীভাবে নির্বাচন করবেন?

একটি: সাধারণ উপকরণ স্টেইনলেস স্টীল 304, 316L, 321, ইত্যাদি অন্তর্ভুক্ত। 304 সাধারণ অবস্থার জন্য উপযুক্ত; 316L রাসায়নিক এবং সামুদ্রিক পরিবেশের জন্য আরও ভাল জারা প্রতিরোধের প্রস্তাব দেয়; 321 বাষ্প পাইপলাইনগুলির জন্য আরও ভাল উচ্চ-তাপমাত্রা প্রতিরোধের সরবরাহ করে। Dafugui আপনার মাঝারি ধরনের এবং তাপমাত্রার অবস্থার উপর ভিত্তি করে উপযুক্ত উপকরণ সুপারিশ করতে পারেন।

প্রশ্ন 3: বেলোস এক্সপেনশন জয়েন্টের কি নিয়মিত রক্ষণাবেক্ষণের প্রয়োজন হয়? কি পরীক্ষা করা উচিত?

উঃ হ্যাঁ। নিয়মিত পরিদর্শনের সুপারিশ করা হয়: ফাটল, ক্ষয় বা যান্ত্রিক ক্ষতির জন্য বেলো পৃষ্ঠ পরীক্ষা করুন; শিথিলতার জন্য ফ্ল্যাঞ্জ সংযোগ বোল্ট পরীক্ষা করুন; সঠিক অবস্থানের জন্য সীমা ডিভাইস পরীক্ষা করুন। যদি বেলোতে উল্লেখযোগ্য ক্ষতি বা বিকৃতি পাওয়া যায়, পাইপলাইনের দুর্ঘটনা এড়াতে অবিলম্বে এটি প্রতিস্থাপন করুন।

প্রশ্ন 4: দাফুগুই কি বেলোর সম্প্রসারণ জয়েন্টগুলির কাস্টমাইজেশন সমর্থন করে?

উঃ হ্যাঁ। আমরা অ-মানক কাস্টমাইজেশন পরিষেবাগুলি অফার করি, যার মধ্যে অ-মানক ব্যাস, বিশেষ উপকরণ (যেমন, নিকেল-ভিত্তিক অ্যালয়), বিশেষ কাজের চাপ এবং তাপমাত্রার প্রয়োজনীয়তা রয়েছে৷ আপনার অপারেটিং পরামিতি প্রদান করুন এবং আমাদের প্রযুক্তিগত দল একটি কাস্টমাইজড সমাধান বিকাশ করবে।
