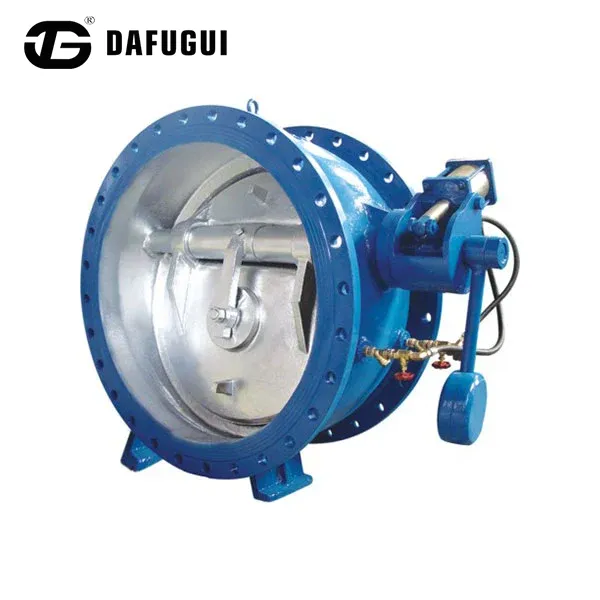

হাইড্রোলিক ড্যাম্পিং সিলিন্ডার সহ বাটারফ্লাই বাফার চেক ভালভ

চীন প্রস্তুতকারক Dafugui দ্বারা সরাসরি সরবরাহ করা, হাইড্রোলিক ড্যাম্পিং সিলিন্ডার সহ বাটারফ্লাই বাফার চেক ভালভ ভারী-শুল্ক পৌরসভা এবং শিল্প পাইপলাইনের জন্য নির্ভরযোগ্য ব্যাকফ্লো নিয়ন্ত্রণ প্রদান করে। DN50–DN1400 মাপ জুড়ে নির্বিঘ্নে অপারেটিং, এটি সিস্টেমের দক্ষতার সাথে আপস না করে চাপের বৃদ্ধি পরিচালনা করতে ডুয়াল-স্টেজ হাইড্রোলিক বাফারিং ব্যবহার করে।

নমনীয় লোহা, ঢালাই ইস্পাত, বা স্টেইনলেস স্টীল বডি বিকল্পগুলির সাথে তৈরি, ভালভটি জল সংক্রমণ পাইপলাইন, নিকাশী ব্যবস্থা, শীতল জল সঞ্চালন নেটওয়ার্ক এবং শিল্প তরল অ্যাপ্লিকেশনের জন্য উপযুক্ত। ডাফুগুই পাইপলাইনের চাপ, পাম্পের বৈশিষ্ট্য এবং অপারেটিং প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড হাইড্রোলিক সমন্বয় প্রদান করে।

হাইড্রোলিক বাফার নিয়ন্ত্রণের অপারেটিং নীতি

দুই-পর্যায়ের সমাপ্তি নকশা

যখন হাইড্রোলিক ড্যাম্পিং সিলিন্ডার সহ বাটারফ্লাই বাফার চেক ভালভ বন্ধ হয়ে যায় বা প্রবাহের দিক পরিবর্তন হয়, তখন ভালভ ডিস্কটি বিপরীত প্রবাহ শক্তির অধীনে স্বয়ংক্রিয়ভাবে বন্ধ হতে শুরু করে।

প্রথম পর্যায়ে, ডিস্ক ভ্রমণের প্রায় 70-80% অত্যধিক বিপরীত প্রবাহ প্রতিরোধ করার জন্য দ্রুত সম্পন্ন হয়।

দ্বিতীয় পর্যায়ে, বাহ্যিক হাইড্রোলিক স্যাঁতসেঁতে সিলিন্ডার চূড়ান্ত ক্লোজিং মুভমেন্ট নিয়ন্ত্রণ করে, ডিস্কটিকে ধীরে ধীরে ভালভ সিটের কাছে যেতে দেয়।

হাইড্রোলিক সিলিন্ডার ড্যাম্পিং মেকানিজম

হাইড্রোলিক সিলিন্ডার নিয়ন্ত্রিত তেল স্থানচ্যুতির মাধ্যমে কাজ করে। যেহেতু ভালভ শ্যাফ্ট বন্ধের অবস্থানের দিকে ঘোরে, পিস্টন আন্দোলন একটি সামঞ্জস্যযোগ্য থ্রটলিং চ্যানেলের মাধ্যমে হাইড্রোলিক তেলকে জোর করে।

এটি সামঞ্জস্যযোগ্য প্রতিরোধের সৃষ্টি করে, চূড়ান্ত বন্ধের গতি কমিয়ে দেয় এবং পাইপলাইন সিস্টেমের ভিতরে চাপের ওঠানামা কমাতে সাহায্য করে।

জল হাতুড়ি হ্রাস কর্মক্ষমতা

চূড়ান্ত সমাপ্তি পর্যায় নিয়ন্ত্রণ করে, হাইড্রোলিক স্যাঁতসেঁতে প্রক্রিয়া হঠাৎ প্রবাহের বাধা কমাতে সাহায্য করে এবং দীর্ঘ-দূরত্বের পাইপলাইনে চাপ বৃদ্ধির ক্ষতির ঝুঁকি কমায়।

ডিজাইন স্ট্যান্ডার্ড এবং কমপ্লায়েন্স

মূল বৈশিষ্ট্য

সামঞ্জস্যযোগ্য হাইড্রোলিক ক্লোজিং কন্ট্রোল

সাইড-মাউন্ট করা হাইড্রোলিক সিলিন্ডার ইঞ্জিনিয়ারদের পাইপলাইনের দৈর্ঘ্য, পাম্প শাটডাউন বৈশিষ্ট্য এবং অপারেটিং চাপ অনুযায়ী বন্ধের গতি সামঞ্জস্য করতে দেয়।

এটি ভালভকে বিভিন্ন জল সরবরাহ নেটওয়ার্ক এবং শিল্প তরল সিস্টেমের জন্য উপযুক্ত করে তোলে যার জন্য কাস্টমাইজড ক্লোজিং কর্মক্ষমতা প্রয়োজন।

নন-স্ল্যাম ব্যাকফ্লো সুরক্ষা

নিয়ন্ত্রিত ক্লোজিং মেকানিজম ভালভ সিটের বিরুদ্ধে আকস্মিক ডিস্কের প্রভাবকে হ্রাস করে, পরিষেবার আয়ু বাড়াতে এবং স্থিতিশীল পাইপলাইন অপারেশন বজায় রাখতে সহায়তা করে।

হেভি-ডিউটি ​​বাটারফ্লাই ভালভ স্ট্রাকচার

প্রজাপতি ডিস্ক ডিজাইন কমপ্যাক্ট মাত্রা, কম ইনস্টলেশন স্থান প্রয়োজনীয়তা, এবং বড় ব্যাসের পাইপলাইন সিস্টেমে নির্ভরযোগ্য অপারেশন প্রদান করে।

একাধিক উপাদান বিকল্প

দাফুগুই প্রয়োগের শর্ত অনুসারে বিভিন্ন দেহ এবং অভ্যন্তরীণ উপাদান সরবরাহ করে:

• সাধারণ জল প্রয়োগের জন্য নমনীয় আয়রন GGG40/GGG50
• উচ্চ চাপ শিল্প সিস্টেমের জন্য ইস্পাত WCB কাস্ট
• ক্ষয়কারী মিডিয়া পরিবেশের জন্য স্টেইনলেস স্টিল CF8/CF8M

মান নিয়ন্ত্রণ এবং পরীক্ষা

প্রতিটি দাফুগুইবাটারফ্লাই বাফার চেক ভালভচালানের আগে পরিদর্শন পদ্ধতির মধ্য দিয়ে যায়:

হাইড্রোস্ট্যাটিক শেল পরীক্ষা

কাঠামোগত শক্তি এবং চাপ প্রতিরোধের যাচাই করার জন্য API 598 প্রয়োজনীয়তা অনুযায়ী হাইড্রোলিক চাপের অধীনে ভালভ সংস্থাগুলি পরীক্ষা করা হয়।

সিট লিকেজ টেস্ট

ভালভের শক্ততা নিশ্চিত করতে এবং অবাঞ্ছিত ব্যাকফ্লো প্রতিরোধ করতে দ্বি-দিকনির্দেশক সিলিং পরীক্ষা করা হয়।

মাত্রিক পরিদর্শন

ভালভ শ্যাফ্ট, ডিস্ক সিলিং সারফেস এবং ফ্ল্যাঞ্জের মাত্রা সহ গুরুত্বপূর্ণ উপাদানগুলি নির্ভুলতা পরিমাপের সরঞ্জাম ব্যবহার করে পরিদর্শন করা হয়।

আবরণ পরিদর্শন

অভ্যন্তরীণ এবং বহিরাগত epoxy আবরণ বেধ জারা সুরক্ষা কর্মক্ষমতা নিশ্চিত করতে পরিমাপ করা হয়.

শিল্প অ্যাপ্লিকেশন

পৌরসভার জল সরবরাহ ব্যবস্থা

পাম্প স্টেশনের পরে এবং ট্রান্সমিশন পাইপলাইন বরাবর ইনস্টল করা, ভালভ বিপরীত প্রবাহ নিয়ন্ত্রণ করতে এবং পাম্প বন্ধের সময় চাপের ওঠানামা কমাতে সহায়তা করে।

নিকাশী শোধন এবং স্থানান্তর পাইপলাইন

বর্জ্য জল সিস্টেমের জন্য উপযুক্ত যেখানে নির্ভরযোগ্য ব্যাকফ্লো প্রতিরোধ এবং জারা-প্রতিরোধী সুরক্ষা প্রয়োজন।

পাওয়ার প্লান্ট কুলিং ওয়াটার সিস্টেম

পাম্প রক্ষা করতে এবং স্থিতিশীল প্রবাহের দিক বজায় রাখতে শীতল জল সঞ্চালন পাইপলাইনে ব্যবহৃত হয়।

শিল্প প্রক্রিয়া পাইপলাইন

শিল্প জল, চিকিত্সা বর্জ্য জল, এবং নিয়ন্ত্রিত ভালভ বন্ধ প্রয়োজন অন্যান্য অ-আক্রমনাত্মক তরল সিস্টেমের জন্য প্রযোজ্য।

দাফুগুই উৎপাদন সুবিধা

যথার্থ যন্ত্র ক্ষমতা

ডাফুগুই সিএনসি মেশিনিং সরঞ্জাম ব্যবহার করে ভালভ বডি, শ্যাফ্ট, ডিস্ক এবং সিল করার উপাদানগুলি প্রক্রিয়া করতে, মাত্রিক নির্ভুলতা এবং সমাবেশের ধারাবাহিকতা বজায় রাখে।

কাস্টমাইজড হাইড্রোলিক অ্যাডজাস্টমেন্ট

জলবাহী সিলিন্ডার পরামিতি অনুযায়ী কনফিগার করা যেতে পারে:

• পাইপলাইনের দৈর্ঘ্য
• পাম্প ক্ষমতা
• স্ট্যাটিক চাপ
• প্রবাহ বেগ
• প্রয়োজনীয় বন্ধের সময়

ইন্টিগ্রেটেড ম্যানুফ্যাকচারিং এবং কোয়ালিটি কন্ট্রোল

ভালভ ঢালাই, মেশিনিং, সমাবেশ পরিদর্শন, চাপ পরীক্ষা, এবং আবরণ পরিদর্শন একটি সমন্বিত উত্পাদন প্রক্রিয়ার মাধ্যমে নিয়ন্ত্রিত হয়।

প্রযুক্তিগত বিশেষ উল্লেখ

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

কিভাবে একটি জলবাহী স্যাঁতসেঁতে সিলিন্ডার একটি প্রজাপতি চেক ভালভ উন্নত করে?

হাইড্রোলিক ড্যাম্পিং সিলিন্ডার সহ একটি বাটারফ্লাই বাফার চেক ভালভ ভালভ ডিস্কের চূড়ান্ত বন্ধের গতি নিয়ন্ত্রণ করে। প্রচলিত যান্ত্রিক ক্লোজিং পদ্ধতির সাথে তুলনা করে, এটি চূড়ান্ত স্ট্রোকের সময় সামঞ্জস্যযোগ্য প্রতিরোধ প্রদান করে, দ্রুত ভালভ বন্ধ হওয়ার কারণে হঠাৎ চাপের পরিবর্তন কমাতে সাহায্য করে।

ইনস্টলেশনের পরে জলবাহী বন্ধের গতি সামঞ্জস্য করা যেতে পারে?

হ্যাঁ। হাইড্রোলিক সিস্টেমটি সামঞ্জস্যযোগ্য থ্রটলিং উপাদানগুলির সাথে সজ্জিত করা যেতে পারে, যা রক্ষণাবেক্ষণ কর্মীদের প্রকৃত পাইপলাইন অপারেটিং অবস্থার অনুযায়ী বন্ধের বৈশিষ্ট্যগুলি সংশোধন করতে দেয়।

ক্ষয়কারী অ্যাপ্লিকেশনের জন্য কি উপকরণ পাওয়া যায়?

Dafugui স্টেইনলেস স্টীল CF8/CF8M উপাদান এবং বর্জ্য জল, শিল্প তরল, বা উন্নত জারা সুরক্ষা প্রয়োজন পরিবেশ জড়িত অ্যাপ্লিকেশনের জন্য জারা-প্রতিরোধী আবরণ বিকল্প অফার করে।

রপ্তানি আদেশের জন্য কি পরিদর্শন নথি পাওয়া যায়?

Dafugui গ্রাহক প্রকল্পের প্রয়োজনীয়তা অনুযায়ী পরিদর্শন রেকর্ড, চাপ পরীক্ষার রিপোর্ট, উপাদান ডকুমেন্টেশন, এবং তৃতীয় পক্ষের পরিদর্শন সমর্থন প্রদান করতে পারে।
