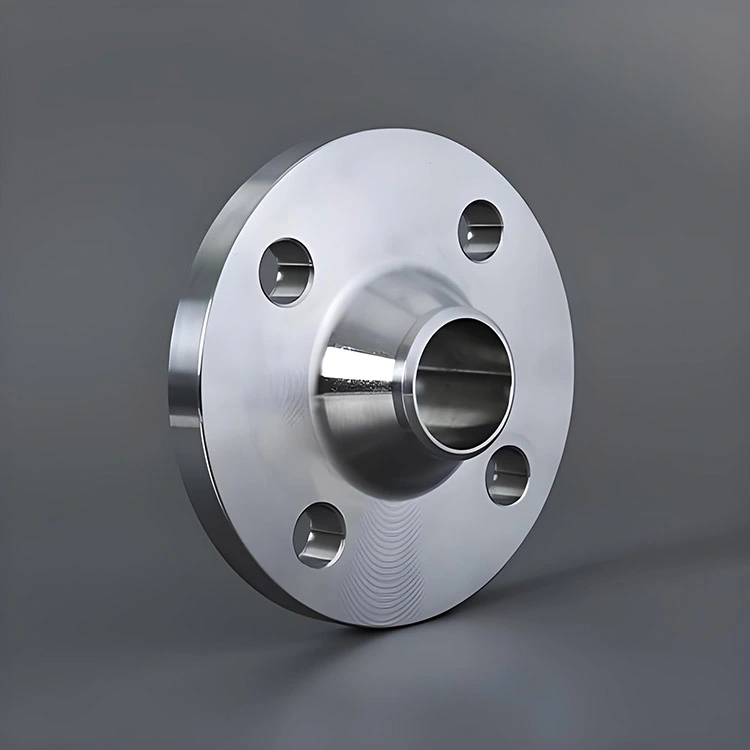

S32760 সুপার ডুপ্লেক্স স্টিল ওয়েল্ড নেক ফ্ল্যাঞ্জ

Zhejiang Dafugui S32760 সুপার ডুপ্লেক্স স্টিল ওয়েল্ড নেক ফ্ল্যাঞ্জের ভূমিকা

স্লাইডিং ফ্ল্যাঞ্জ, ল্যাপ ফ্ল্যাঞ্জ এবং সকেট ওয়েল্ডেড ফ্ল্যাঞ্জ সহ পাইপ সংযোগে ব্যবহৃত বিভিন্ন ধরণের ফ্ল্যাঞ্জ রয়েছে।

স্লাইডিং ফ্ল্যাঞ্জগুলির একটি নিম্ন হাব থাকে এবং ফুটো প্রতিরোধ করার জন্য ভিতরে এবং বাইরে ঢালাই করা হয়। তারা সামান্য বড় OD পাইপ মেলে বিরক্ত এবং অনেক ব্যবহারকারীর জন্য একটি সাশ্রয়ী বিকল্প। যাইহোক, কম যুক্ত ঘাড় ফ্ল্যাঞ্জ ওয়েল্ডের কারণে চূড়ান্ত ইনস্টলেশন খরচ কম নাও হতে পারে।

ল্যাপ ফ্ল্যাঞ্জগুলি স্লাইডিং ফ্ল্যাঞ্জের অনুরূপ, তাদের গর্ত এবং ফ্ল্যাঞ্জ রেসের মধ্যে একটি ব্যাসার্ধ ছাড়া। ল্যাপ স্টাব শেষ মিটমাট করার জন্য এটি প্রয়োজনীয়। ল্যাপ ফ্ল্যাঞ্জ এবং ল্যাপ স্টাবগুলি একসাথে মিলিত হওয়া সিস্টেমকে একত্রিত করতে ব্যবহৃত হয়।

সকেট ঢালাই করা ফ্ল্যাঞ্জগুলি স্লাইডিং ফ্ল্যাঞ্জের মতো, তবে একটি গর্ত এবং একটি বিপরীত গর্তের আকার রয়েছে। কাউন্টার হোল পাইপের সাথে মিলে যায় এবং ছোট গর্তের ব্যাস পাইপের আইডির সমান। পাইপিংয়ের জন্য ডিজাইন করা কাঁধের হাতা হিসাবে নীচে একটি অন্তর্নির্মিত গর্ত রয়েছে, যা কোনও প্রবাহের সীমাবদ্ধতা দূর করে।

Zhejiang Dafugui S32760 সুপার ডুপ্লেক্স স্টিল ওয়েল্ড নেক ফ্ল্যাঞ্জ প্যারামিটার (স্পেসিফিকেশন)

এখানে S32760 সুপার ডুপ্লেক্স স্টিল ওয়েল্ড নেক ফ্ল্যাঞ্জের পরামিতি/স্পেসিফিকেশন রয়েছে:

- উপাদান: S32760 সুপার ডুপ্লেক্স স্টেইনলেস স্টীল

- আকার পরিসীমা: 1/2" থেকে 48" (DN15 থেকে DN1200)

- প্রেসার রেটিং: ক্লাস 150 থেকে ক্লাস 2500 (PN6 থেকে PN400)

- ফেসিং: রাইজড ফেস (RF), ফ্ল্যাট ফেস (FF), রিং টাইপ জয়েন্ট (RTJ)

- স্ট্যান্ডার্ড: ASME B16.5, ASME B16.47, MSS SP-44, API 605, AWWA C207, BS 3293, DIN 2632-2638, EN 1092-1

- অ্যাপ্লিকেশন: তেল, গ্যাস এবং রাসায়নিক প্রক্রিয়াকরণের মতো শিল্পগুলিতে উচ্চ-চাপ এবং উচ্চ-তাপমাত্রা পাইপলাইন সিস্টেমে ব্যবহৃত হয়।

ঝেজিয়াং দাফুগুই S32760 সুপার ডুপ্লেক্স স্টিল ওয়েল্ড নেক ফ্ল্যাঞ্জ বৈশিষ্ট্য এবং প্রয়োগ

S32760 সুপার ডুপ্লেক্স স্টিল ওয়েল্ড নেক ফ্ল্যাঞ্জগুলি হল S32760 সুপার ডুপ্লেক্স স্টেইনলেস স্টিল থেকে তৈরি পাইপলাইন সংযোগকারী। এগুলি সাধারণত একটি ঘাড় এবং একটি সমতল প্রান্ত দিয়ে ডিজাইন করা হয়, যেখানে ঘাড়টি পাইপলাইনের এক প্রান্তে ঢালাই করা হয় এবং সমতল প্রান্তটি অন্য একটি পাইপলাইনের সাথে সংযুক্ত থাকে যা ঢালাই করা হয়। এই সংযোগকারীর নকশার কারণে, এটি চমৎকার শক্তি এবং সিলিং কার্যকারিতা প্রদান করতে পারে, এটিকে উচ্চ চাপ এবং উচ্চ তাপমাত্রার অবস্থার অধীনে পরিচালিত পাইপলাইন সিস্টেমে ব্যবহারের জন্য আদর্শ করে তোলে, যেমন পেট্রোলিয়াম, প্রাকৃতিক গ্যাস এবং রাসায়নিক শিল্পে।

Zhejiang Dafugui S32760 সুপার ডুপ্লেক্স স্টিল ওয়েল্ড নেক ফ্ল্যাঞ্জের বিবরণ

Zhejiang Dafugui S32760 সুপার ডুপ্লেক্স স্টিল ওয়েল্ড নেক ফ্ল্যাঞ্জ প্রক্রিয়া প্রবাহ
