নিয়ন্ত্রিত স্লো ক্লোজিং স্পিড প্রজাপতি বাফার চেক ভালভ

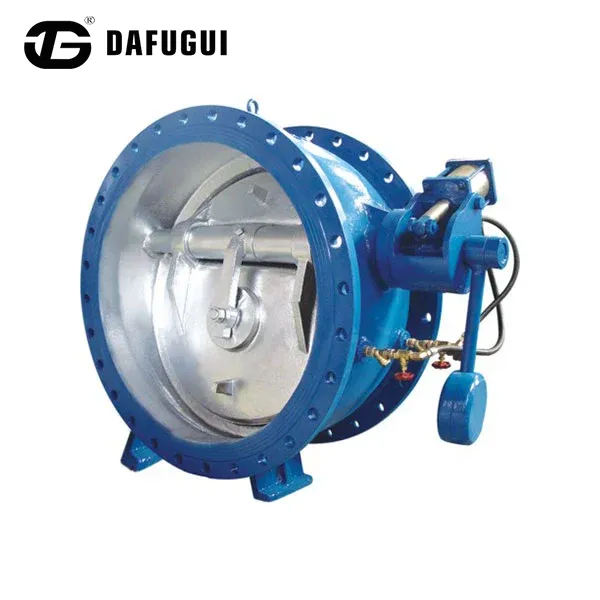

ডাফুগুই থেকে নিয়ন্ত্রিত স্লো ক্লোজিং স্পিড বাটারফ্লাই বাফার চেক ভালভটি মিউনিসিপ্যাল ​​ওয়াটার ট্রান্সমিশন, ইন্ডাস্ট্রিয়াল সার্কুলেশন সিস্টেম এবং পাম্প স্টেশন অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে যেখানে অনিয়ন্ত্রিত ভালভ বন্ধ হলে চাপের ওঠানামা এবং যান্ত্রিক চাপ হতে পারে।

ভালভ একটি অ্যাডজাস্টেবল হাইড্রোলিক বাফার সিস্টেমের সাথে একটি প্রজাপতি চেক ভালভ গঠনকে একত্রিত করে। স্বাভাবিক ক্রিয়াকলাপের সময়, ডিস্কটি কম প্রবাহ প্রতিরোধের সাথে খোলে। পাম্প শাটডাউনের পর যখন বিপরীত প্রবাহ ঘটে, তখন হাইড্রোলিক স্যাঁতসেঁতে ডিভাইস চূড়ান্ত সমাপ্তি পর্যায়কে নিয়ন্ত্রণ করে, হঠাৎ ডিস্কের প্রভাব কমাতে এবং জলের হাতুড়ির প্রভাব কমাতে সাহায্য করে।

CNC-মেশিনযুক্ত উপাদান, চাপ-পরীক্ষিত ভালভ বডি এবং একাধিক ফ্ল্যাঞ্জ সংযোগ বিকল্পগুলির সাথে তৈরি, Dafugui ভালভগুলি DN50–DN1400 পাইপলাইন সিস্টেমের জন্য 2.5 MPa পর্যন্ত চাপ রেটিং সহ উপলব্ধ।

সামঞ্জস্যযোগ্য হাইড্রোলিক স্যাঁতসেঁতে নিয়ন্ত্রণ

পরিবর্তনশীল হাইড্রোলিক থ্রটল অ্যাডজাস্টমেন্ট

নিয়ন্ত্রিত স্লো ক্লোজিং স্পিড বাটারফ্লাই বাফার চেক ভালভ একটি সামঞ্জস্যযোগ্য সুই ভালভ দিয়ে সজ্জিত যা স্যাঁতসেঁতে চেম্বারের ভিতরে তেল প্রবাহ প্রতিরোধকে নিয়ন্ত্রণ করে। থ্রটল খোলার সামঞ্জস্য করে, রক্ষণাবেক্ষণ প্রকৌশলীরা প্রকৃত পাইপলাইনের প্রয়োজনীয়তা অনুসারে ধীর-বন্ধ হওয়ার গতি পরিবর্তন করতে পারে।

এটি ভালভ বন্ধ করার বৈশিষ্ট্যগুলিকে বিভিন্ন সিস্টেমের অবস্থার সাথে মেলে, সহ:

দীর্ঘ দূরত্বের জল সঞ্চালন পাইপলাইন

হাই-হেড পাম্পিং স্টেশন

বড় ব্যাসের স্রাব লাইন

ইন্ডাস্ট্রিয়াল কুলিং ওয়াটার সিস্টেম

দুই-পর্যায়ের সমাপনী কর্মক্ষমতা

ভালভ একটি দুই-পর্যায় বন্ধ করার প্রক্রিয়া গ্রহণ করে:

দ্রুত সমাপ্তি পর্যায় (প্রাথমিক স্ট্রোক)

রিভার্স ফ্লো ফোর্স এর অধীনে ডিস্কটি তার বেশিরভাগ ক্লোজিং অ্যাঙ্গেলের মধ্য দিয়ে দ্রুত চলে যায়, বিপরীত তরল চলাচলের পরিমাণ হ্রাস করে।

নিয়ন্ত্রিত স্লো ক্লোজিং স্টেজ (ফাইনাল স্ট্রোক)

ডিস্কটি আসনের অবস্থানের কাছে আসার সাথে সাথে, হাইড্রোলিক সিলিন্ডার ধীরে ধীরে প্রতিরোধ বাড়ায়, চূড়ান্ত গতিশীলতাকে ধীর করে এবং ভালভ সিটের উপর যান্ত্রিক প্রভাব হ্রাস করে।

এই নিয়ন্ত্রিত ক্লোজিং সিকোয়েন্সটি স্যাঁতসেঁতে সিস্টেম ছাড়াই প্রচলিত চেক ভালভের তুলনায় মসৃণ শাটঅফ কর্মক্ষমতা অর্জনে সহায়তা করে।

হাইড্রোলিক বাফার সুরক্ষা

নিয়ন্ত্রিত স্লো ক্লোজিং স্পিড বাটারফ্লাই বাফার চেক ভালভ নিয়ন্ত্রিত তেল স্থানচ্যুতির মাধ্যমে ডিস্ক বন্ধ করার শক্তির অংশ শোষণ করে। এটি হ্রাস করে:

ভালভ ডিস্ক প্রভাব বল

পাইপলাইন কম্পন

পাম্প ভ্রমণের সময় চাপের ওঠানামা

সংযুক্ত পাইপিং উপাদানগুলিতে যান্ত্রিক চাপ

প্রযুক্তিগত বিশেষ উল্লেখ

গুণমান পরিদর্শন এবং কারখানা পরীক্ষা

চালানের আগে নির্ভরযোগ্য অপারেশন নিশ্চিত করতে, দাফুগুই পরিদর্শন পদ্ধতিগুলি সম্পাদন করে যার মধ্যে রয়েছে:

হাইড্রোস্ট্যাটিক চাপ পরীক্ষা

কাঠামোগত শক্তি এবং সিলিং কার্যকারিতা যাচাই করার জন্য প্রযোজ্য মান অনুযায়ী হাইড্রোলিক চাপের অধীনে ভালভ সংস্থাগুলি পরীক্ষা করা হয়।

হাইড্রোলিক সিলিন্ডার ফাংশন টেস্টিং

প্রতিটি স্যাঁতসেঁতে সমাবেশের জন্য পরীক্ষা করা হয়:

মসৃণ পিস্টন আন্দোলন

সামঞ্জস্যযোগ্য থ্রোটল প্রতিক্রিয়া

ক্লোজিং গতির সামঞ্জস্য

মাত্রিক নির্ভুলতা পরিদর্শন

গুরুত্বপূর্ণ উপাদান সহ:

খাদ ব্যাস

ডিস্ক প্রান্তিককরণ

সীট মেশিনিং মাত্রা

ফ্ল্যাঞ্জ সংযোগের মাত্রা

নির্ভুলতা পরিমাপ সরঞ্জাম ব্যবহার করে পরিদর্শন করা হয়.

আবরণ গুণমান পরিদর্শন

প্রতিরক্ষামূলক আবরণ বেধ এবং পৃষ্ঠ গুণমান দীর্ঘমেয়াদী অপারেশন সময় জারা প্রতিরোধের উন্নত পরিদর্শন করা হয়.

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

কিভাবে সামঞ্জস্যযোগ্য হাইড্রোলিক সিলিন্ডার ভালভ বন্ধ করার গতি নিয়ন্ত্রণ করে?

নিয়ন্ত্রিত স্লো ক্লোজিং স্পিড বাটারফ্লাই বাফার চেক ভালভ একটি সামঞ্জস্যযোগ্য থ্রোটল ভালভের মাধ্যমে তেল প্রবাহ নিয়ন্ত্রণ করে বন্ধের গতি নিয়ন্ত্রণ করে। থ্রোটল খোলার পরিবর্তন স্যাঁতসেঁতে প্রতিরোধের পরিবর্তন করে, যা ইঞ্জিনিয়ারদের পাইপলাইন অপারেটিং অবস্থা অনুযায়ী চূড়ান্ত সমাপনী পর্যায়ে সামঞ্জস্য করতে দেয়।

বড় জলের পাইপলাইনে ধীর গতিতে বন্ধ হওয়া গুরুত্বপূর্ণ কেন?

বড়-ব্যাসের পাইপলাইনে উল্লেখযোগ্য তরল ভরবেগ থাকে। দ্রুত ভালভ ক্লোজার চাপের তরঙ্গ তৈরি করতে পারে যা পাইপ, জয়েন্ট এবং সরঞ্জামকে চাপ দেয়। নিয়ন্ত্রিত ধীর বন্ধ হওয়া পাম্প শাটডাউন ইভেন্টের সময় এই আকস্মিক চাপ পরিবর্তনগুলি কমাতে সাহায্য করে।

Dafugui বিভিন্ন পাম্প স্টেশন শর্ত অনুযায়ী ভালভ কাস্টমাইজ করতে পারেন?

হ্যাঁ। Dafugui একটি উপযুক্ত ভালভ কনফিগারেশন প্রদান করার জন্য পাইপলাইনের দৈর্ঘ্য, প্রবাহের হার, চাপের রেটিং এবং প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে হাইড্রোলিক ড্যাম্পিং বৈশিষ্ট্যগুলি সামঞ্জস্য করতে পারে।

চালানের আগে কি পরিদর্শন করা হয়?

প্রসবের আগে প্রতিটি ভালভ চাপ পরীক্ষা, মাত্রিক পরিদর্শন, জলবাহী ড্যাম্পিং ফাংশন চেক এবং লেপের গুণমান পরিদর্শন করে।
