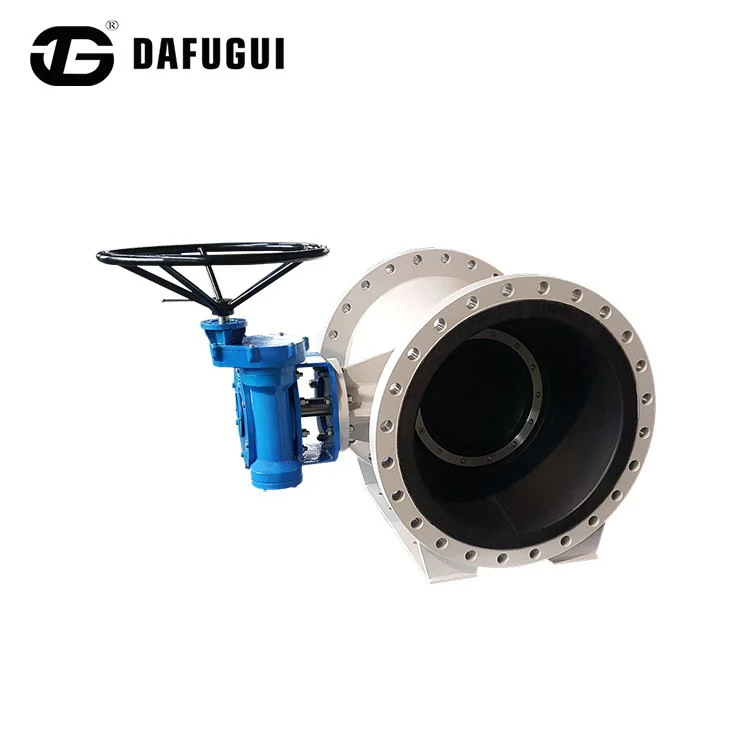

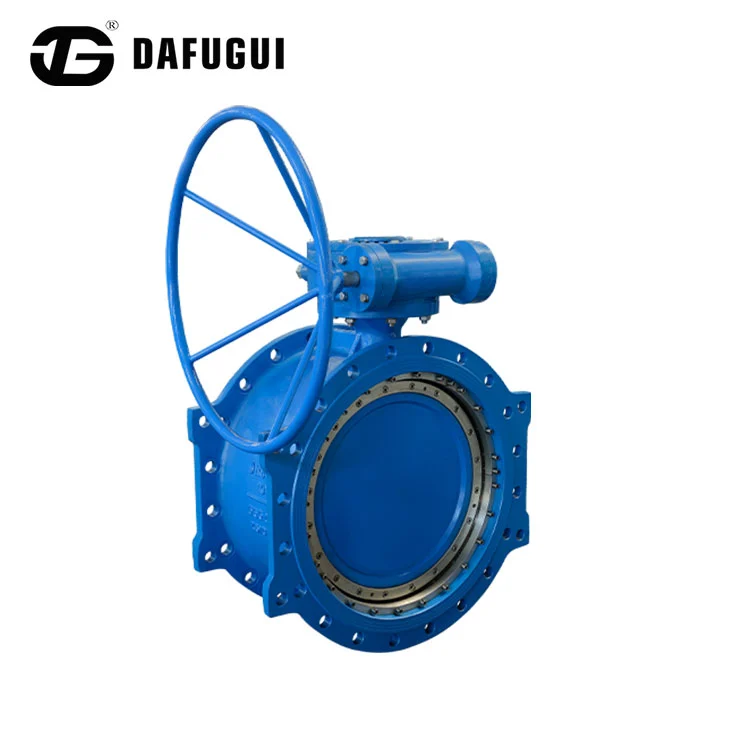

ইলাস্টিক সিট বাটারফ্লাই ভালভ

এই Dafugui ইলাস্টিক সিট প্রজাপতি ভালভ উচ্চ মানের এবং টেকসই. এটি একটি ধাতু থেকে ধাতু বা যৌগিক প্লেট সিলিং কাঠামো ব্যবহার করে এবং একটি নমনীয় স্টেইনলেস স্টীল সিলিং রিংয়ের মাধ্যমে শূন্য ফুটো অর্জন করে। এটি একটি আঁটসাঁট সীল বজায় রাখতে পারে এবং উচ্চ বা নিম্ন তাপমাত্রার অবস্থার মধ্যেও অবিকৃত থাকতে পারে।

পণ্যের পরামিতি

বিশ্লেষণ এবং সমস্যা

ইলাস্টিক সিট বাটারফ্লাই ভালভ প্রধান উপাদান যেমন ভালভ বডি, ভালভ প্লেট, ভালভ স্টেম, ইলাস্টিক সিট এবং প্রেসার রিং নিয়ে গঠিত।

চাপ রিং এর গঠন এবং কাজ: চাপ রিং এর পাশে ভালভ বডি এবং পাইপ ফ্ল্যাঞ্জের সাথে একটি সিলিং জোড়া গঠন করে। বোল্ট গর্ত পাশে উপস্থিত; বোল্টগুলি চাপের রিংকে শক্ত করতে, ভালভের আসনটি সুরক্ষিত করতে এবং ভালভের সামগ্রিক কাঠামোগত দৈর্ঘ্য তৈরি করতে ভালভ বডির সাথে একীভূত করতে ব্যবহৃত হয়।

চাপের রিংয়ের পাশে বোল্টের গর্তের কারণে, কার্যকর সিলিং পৃষ্ঠের ব্যাস কমে যায়। বেশিরভাগ ব্যবহারকারী স্লিপ-অন ফ্ল্যাঞ্জ ব্যবহার করেন, যার নামমাত্র ভিতরের ব্যাস 10-20 মিমি বড়। এটি কার্যকর সিলিং পৃষ্ঠকে হ্রাস করে। ভালভ এবং পাইপ ফ্ল্যাঞ্জ ইনস্টলেশনের সময় কেন্দ্রীভূত না হলে, ভালভটি ভুলভাবে সংযোজিত হবে এবং বোল্টের গর্তের বিরুদ্ধে চাপ দেবে। এই ক্ষেত্রে, বোল্টের গর্তগুলি পাইপের ফ্ল্যাঞ্জের ভিতরের বোরের ভিতরে উন্মুক্ত হবে, যার ফলে ফুটো হবে। ফুটোটি চাপের বলয়ের পিছনের দিক থেকে প্রবাহিত মাঝারি দ্বারা চিহ্নিত করা হয়।

গ্রহণ সতর্কতা

কাঠামোগত কারণে, পরীক্ষা এবং গ্রহণের সময় ফাঁস হয়েছে, যার ফলে ব্যবহারকারী অ-সম্মতি সম্পর্কে নির্মাতাকে অবহিত করে। যাইহোক, যোগাযোগের পরে, পণ্যগুলি মসৃণভাবে পরিদর্শন পাস করেছে এবং সমস্যা ছাড়াই পরিচালিত হয়েছে। অতএব, ব্যবহারকারীদের আরও ভালভাবে বুঝতে এবং ইলাস্টিক আসন ব্যবহার করতে সহায়তা করার জন্য নিম্নলিখিত সতর্কতা প্রদান করা হয়েছে।

1. একটি ইলাস্টিক সিট বাটারফ্লাই ভালভ পরীক্ষা করার সময়, চাপ রিং সাইড উপরের দিকে মুখ করে এটিকে সমতল করুন। এই সমতল পৃষ্ঠে একটি চাপ প্লেট রাখুন যা প্রায় একই আকারের ফ্ল্যাঞ্জের বাইরের ব্যাস এবং ভালভের ব্যাস। একটি চাপ পরীক্ষার মেশিন ব্যবহার করলে, চাপের নখরগুলিকে এই চাপ প্লেটের বিরুদ্ধে টিপতে হবে যাতে ভালভ বডির একপাশে চাপের রিংয়ে সমান চাপ বন্টন করা যায়।

2. একটি অন্ধ ফ্ল্যাঞ্জের সাথে পরীক্ষা করার সময়, ওয়েফার-টাইপ ইলাস্টিক হার্ড-সিল প্রজাপতি ভালভগুলি সাধারণত একসাথে আটকানো দুটি ফ্ল্যাঞ্জ ব্যবহার করে পরীক্ষা করা হয়। ফ্ল্যাঞ্জযুক্ত ইলাস্টিক সিট বাটারফ্লাই ভালভের জন্য, কখনও কখনও ব্যবহারকারীরা ভালভের সাথে বোল্ট করার জন্য নীচের দিকে একটি ফ্ল্যাঞ্জ ব্যবহার করে। এই ক্ষেত্রে, ভালভ শরীরের উপর চাপ রিং উপর ফিক্সিং বোল্ট মাঝারি সম্পূর্ণ চাপ সহ্য করতে হবে।

উপরের পয়েন্টগুলি ইনস্টলেশনের সময় সম্মুখীন হওয়া সাধারণ সমস্যা। আমাদের ভালভের গঠন বোঝা ইনস্টলেশন সহজতর করবে এবং ইলাস্টিক হার্ড-সিল প্রজাপতি ভালভের সঠিক ব্যবহার নিশ্চিত করবে।

অ্যাপ্লিকেশন এবং বৈশিষ্ট্য

ইলাস্টিক সিট বাটারফ্লাই ভালভ সত্যিকারের শূন্য ফুটো অর্জনের জন্য ভালভ বডিতে লাগানো একটি নমনীয় স্টেইনলেস স্টীল সিলিং রিং ব্যবহার করে:

1. সামঞ্জস্যযোগ্য সীল, 100, 000 চক্রের জন্য লিক-মুক্ত;

2. বিশেষ sealing গঠন, উচ্চ এবং ঠান্ডা অবস্থার অধীনে কোন স্ট্রেস বিকৃতি, শূন্য ফুটো অর্জন;

166 হিসাবে।

4. অক্ষীয় অবস্থান ডিভাইস, অক্ষীয় sealing পৃষ্ঠ পরিধান কারণে সহজ ফুটো সমস্যা সমাধান; অ্যাকুয়েটর যে কোনও দিকে ইনস্টল করা যেতে পারে;

5. খাদ্য, ফার্মাসিউটিক্যাল এবং রাসায়নিক শিল্পে পরিষ্কার পাইপলাইনে ব্যবহারের জন্য উপযুক্ত, সেইসাথে শিল্প পরিবেশগত সুরক্ষা, জল চিকিত্সা, উচ্চ ভবন, এবং মিডিয়ার প্রবাহ খোলা, বন্ধ বা নিয়ন্ত্রণের জন্য জল সরবরাহ এবং নিষ্কাশন পাইপলাইন।
