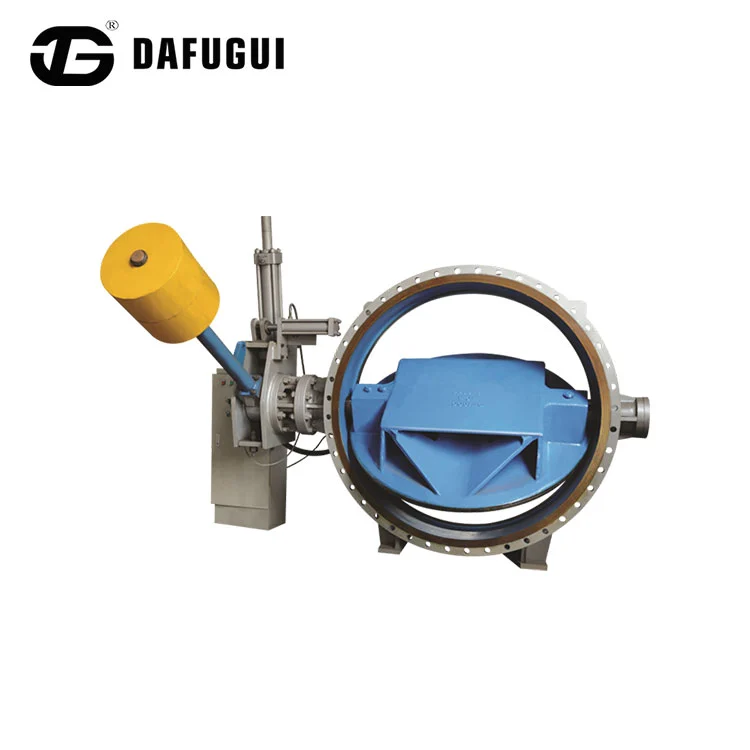

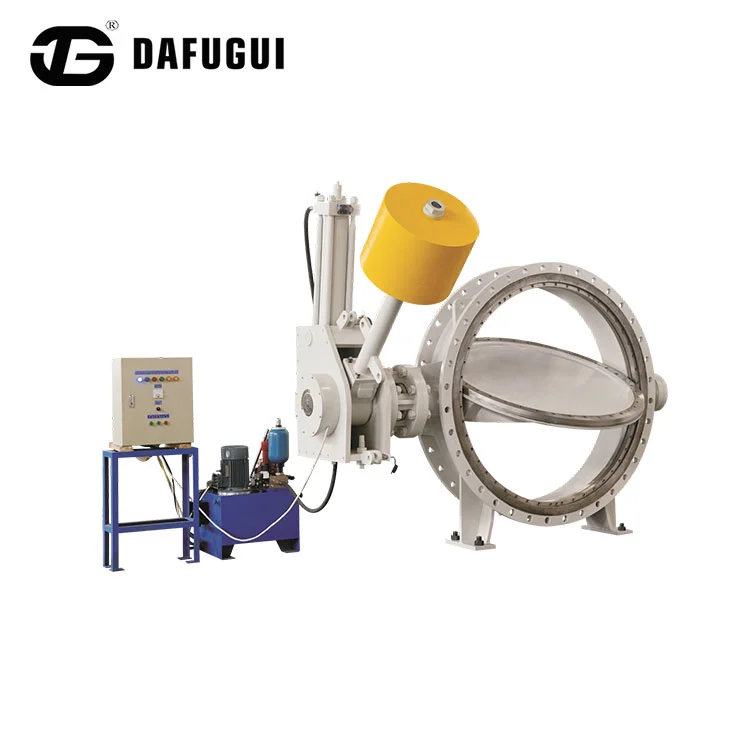

হাইড্রোলিক কন্ট্রোল চেক প্রজাপতি ভালভ

Dafugui এর পণ্যগুলি এশিয়া, ইউরোপ এবং আমেরিকার বাজারগুলিকে কভার করে বিশ্বের অনেক দেশ এবং অঞ্চলে বিক্রি হয়। তাদের মধ্যে, হাইড্রোলিক কন্ট্রোল চেক বাটারফ্লাই ভালভ একটি মাধ্যাকর্ষণ হাতুড়ির সম্ভাব্য শক্তি বা একটি সঞ্চয়কারীর সংকুচিত শক্তি ভালভ বন্ধ করার শক্তির উত্স হিসাবে ব্যবহার করে। এটি বর্তমানে দেশে এবং বিদেশে সবচেয়ে উন্নত পাইপলাইন নিয়ন্ত্রণ ডিভাইসগুলির মধ্যে একটি। কাজ করার সময়, হাইড্রোলিক কন্ট্রোল চেক বাটারফ্লাই ভালভ পাইপলাইন হোস্টের সাথে একত্রে কাজ করে এবং হাইড্রোলিক ট্রানজিশন প্রক্রিয়ার নীতি অনুসারে, একটি প্রিসেট খোলার এবং বন্ধ করার প্রোগ্রামের মাধ্যমে নির্ভরযোগ্য পাইপলাইন শাট-অফ অর্জন করে, কার্যকরভাবে পাইপলাইনে জলের হাতুড়ি নির্মূল করে এবং পাইপলাইন সিস্টেমের নিরাপত্তা রক্ষায় ভূমিকা পালন করে।

পণ্যের পরামিতি

কাজের নীতি

1. ড্রাইভ মেকানিজম

কাউন্টারওয়েটের সম্ভাব্য শক্তি ভালভ বন্ধ করার শক্তি প্রদান করে। তেল পাম্প শুরু হওয়ার পরে, চাপযুক্ত তেল তেল সিলিন্ডারে পিস্টন চালায়। পিস্টন এবং লিভার একসাথে কাউন্টারওয়েট তুলতে কাজ করে, ভালভ খোলার কাজ সম্পন্ন করে।

2. ভালভ খোলার নিয়ন্ত্রণ

সেন্ট্রিফিউগাল পাম্প অপারেশন: পাম্প শুরুর পরে বিলম্বিত ভালভ খোলা।

অক্ষীয় প্রবাহ পাম্প অপারেশন: পাম্প এবং ভালভ সিঙ্ক্রোনাসভাবে শুরু হয়, বা ভালভ প্রথমে আংশিকভাবে খোলে।

হাইড্রোলিক টারবাইন অপারেশন: বাইপাস ভালভ প্রাক-ডিপ্রেসারাইজেশন, প্রধান ভালভ খোলে, টারবাইন শুরু হয়।

3. প্রেসার হোল্ডিং সিস্টেম

4. হাইড্রোলিক অ্যাকচুয়েটরটি ফুটো হওয়ার ক্ষেত্রে চাপের ক্ষতিপূরণের জন্য চাপযুক্ত তেল সংরক্ষণ করার জন্য একটি সঞ্চয়কারীর সাথে সজ্জিত।

4. ভালভ বন্ধ নিয়ন্ত্রণ

কাউন্টারওয়েট ড্রাইভের সম্ভাব্য শক্তি ভালভ বন্ধ করে দেয়:

দ্রুত সমাপ্তি পর্যায়: জল প্রবাহের 70% বন্ধ করে দেয়।

ধীর বন্ধের পর্যায়: অবশিষ্ট 30% ধীরে ধীরে বন্ধ হয়। দুই-পর্যায়ের বাফারিং জলের হাতুড়ি দূর করে।

5. জরুরী অপারেশন

ম্যানুয়াল পাম্প অপারেশন হাইড্রোলিক কন্ট্রোল চেক বাটারফ্লাই ভালভের নো-পাওয়ার স্টার্ট সক্ষম করে। শাট-অফ ভালভ খোলার ফলে কাউন্টারওয়েটকে হাইড্রোলিক কন্ট্রোল চেক বাটারফ্লাই ভালভ বন্ধ করতে বাধ্য করে।

উদ্দেশ্য

হাইড্রোলিক কন্ট্রোল চেক বাটারফ্লাই ভালভটি জল-মাঝারি পাইপলাইনে পাম্প আউটলেটে ইনস্টল করার জন্য ডিজাইন করা হয়েছে, এটি একটি শাট-অফ ভালভ এবং একটি চেক ভালভ উভয় হিসাবে কাজ করে৷ এর বন্ধের সময় এবং গতি জলের হাতুড়ি প্রভাব দূর করতে বা কমাতে এবং কাজের মাধ্যমের ব্যাকফ্লো প্রতিরোধ করতে সামঞ্জস্যযোগ্য।

বৈশিষ্ট্য এবং সুবিধা

1. হাইড্রোলিক কন্ট্রোল চেক প্রজাপতি ভালভ হাইড্রোলিকভাবে সক্রিয় এবং কাউন্টারওয়েটের সম্ভাব্য শক্তি দ্বারা বন্ধ, চমৎকার এবং নির্ভরযোগ্য অপারেটিং কর্মক্ষমতা প্রদান করে।

2. পাম্পের ডাউনস্ট্রিম ইনস্টল করা, হাইড্রোলিক কন্ট্রোল চেক বাটারফ্লাই ভালভ একটি গেট/প্রজাপতি ভালভ বা চেক ভালভ হিসাবে ব্যবহার করা যেতে পারে। এর প্রবাহ প্রতিরোধের সহগ পূর্বোক্ত ভালভের মাত্র 30%, উল্লেখযোগ্যভাবে শক্তি সঞ্চয় করে।

3. কাউন্টারওয়েট একটি লকিং ডিভাইস দিয়ে সজ্জিত করা হয়। যখন হাইড্রোলিক কন্ট্রোল চেক বাটারফ্লাই ভালভ নির্দিষ্ট অবস্থানে পৌঁছায়, তখন কাউন্টারওয়েটটি পিছনে পড়ে যাওয়া এবং ভালভ বন্ধ করা থেকে প্রতিরোধ করার জন্য কাউন্টারওয়েট আর্মটিকে একটি লকিং পিন দ্বারা লক করা উচিত।

4. হাইড্রোলিক অ্যাকচুয়েটরটি ফুটো হওয়ার ক্ষেত্রে চাপের ক্ষতিপূরণের জন্য চাপযুক্ত তেল সংরক্ষণ করার জন্য একটি সঞ্চয়কারীর সাথে সজ্জিত।
