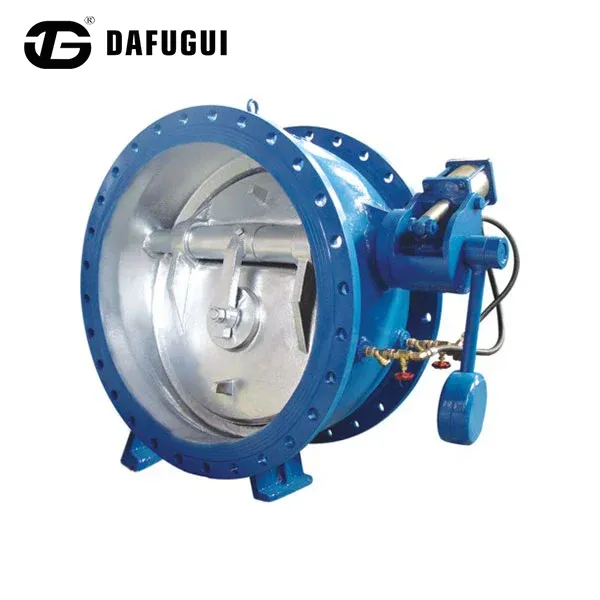

নন স্ল্যাম ওয়াটার হ্যামার এলিমিনেশন বাটারফ্লাই বাফার চেক ভালভ

ডাফুগুই নন স্ল্যাম ওয়াটার হ্যামার এলিমিনেশন বাটারফ্লাই বাফার চেক ভালভটি পাম্পিং সিস্টেমে স্থিতিশীল ব্যাকফ্লো প্রতিরোধ প্রদানের জন্য ইঞ্জিনিয়ার করা হয়েছে যেখানে দ্রুত ভালভ বন্ধ হলে ক্ষণস্থায়ী চাপের পরিবর্তন হতে পারে।

প্রথাগত চেক ভালভ প্রভাব শক্তি তৈরি করতে পারে যখন ডিস্ক দ্রুত পাম্প বন্ধ করার পরে বন্ধ অবস্থানে ফিরে আসে। এই প্রজাপতি বাফার চেক ভালভ একটি নিয়ন্ত্রিত ক্লোজিং স্ট্রাকচার ব্যবহার করে বসার আগে চূড়ান্ত ডিস্কের গতি কমিয়ে দেয়, ডিস্ক এবং ভালভ সিটের মধ্যে যান্ত্রিক প্রভাব কমিয়ে দেয়।

নকশাটি দীর্ঘ-দূরত্বের জলের ট্রান্সমিশন পাইপলাইন, পাম্প স্টেশন, শিল্প জলের ব্যবস্থা এবং অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত যাতে কম্পন এবং অপারেটিং শব্দ কম হয়।

নন-স্ল্যাম বন্ধ করার নীতি

নিয়ন্ত্রিত ডিস্ক আন্দোলন

স্বাভাবিক অপারেশন চলাকালীন, ফরোয়ার্ড ফ্লুইড চাপ প্রজাপতি ডিস্ককে ন্যূনতম প্রবাহ প্রতিরোধের সাথে খোলা রাখে।

যখন নন স্ল্যাম ওয়াটার হ্যামার এলিমিনেশন বাটারফ্লাই বাফার চেক ভালভ বন্ধ হয়ে যায় বা প্রবাহের দিক পরিবর্তন হয়:

বিপরীত প্রবাহ শক্তির অধীনে ডিস্কটি বন্ধ হতে শুরু করে।

বিপরীত প্রবাহ সীমিত করার জন্য প্রাথমিক সমাপ্তি আন্দোলন দ্রুত ঘটে।

বাফারিং প্রক্রিয়া চূড়ান্ত সমাপ্তি পর্যায় নিয়ন্ত্রণ করে।

ডিস্কটি ধীরে ধীরে সিটের সাথে যোগাযোগ করে, বন্ধ হওয়ার প্রভাব হ্রাস করে।

এই দুই-পর্যায় বন্ধ করার প্রক্রিয়াটি হঠাৎ চাপের পরিবর্তন কমাতে সাহায্য করে এবং ভালভ পরিষেবার স্থিতিশীলতা উন্নত করে।

মূল নকশা বৈশিষ্ট্য

ওয়াটার হ্যামার প্রেসার সার্জ কন্ট্রোল

জলের হাতুড়ি ঘটে যখন প্রবাহিত তরল দ্রুত গতির পরিবর্তন করে, পাইপলাইনের ভিতরে চাপের তরঙ্গ তৈরি করে।

নন স্ল্যাম বাটারফ্লাই বাফার চেক ভালভ এই অবস্থা নিয়ন্ত্রণ করতে সাহায্য করে:

বন্ধ করার সময় দ্রুত ডিস্ক প্রভাব হ্রাস

চূড়ান্ত বসার প্রক্রিয়া মসৃণ করা

পাইপলাইন এবং সরঞ্জামে প্রেরণ করা কম্পন কমানো

ফ্ল্যাঞ্জ, গ্যাসকেট এবং চাপের যন্ত্রগুলির মতো সংযুক্ত উপাদানগুলিকে রক্ষা করা

প্রকৃত চাপের প্রতিক্রিয়া পাইপলাইনের দৈর্ঘ্য, তরল বেগ, পাম্পের বৈশিষ্ট্য এবং সিস্টেম ডিজাইনের উপর নির্ভর করে।

পাম্প স্টেশনের জন্য কম-শব্দ অপারেশন

প্রচলিত চেক ভালভের তুলনায় যা লক্ষণীয় ক্লোজিং ইমপ্যাক্ট আওয়াজ তৈরি করতে পারে, বাফার করা ক্লোজিং স্ট্রাকচার মসৃণ অপারেশন প্রদান করে।

এটি এর জন্য উপযুক্ত:

ইনডোর পাম্প রুম

শহুরে জল সুবিধা

আবাসিক জল পরিকাঠামো

শিল্প উদ্ভিদ কম অপারেটিং শব্দ প্রয়োজন

বড় পাইপলাইন অ্যাপ্লিকেশনের জন্য প্রজাপতি ডিস্ক গঠন

প্রজাপতি কনফিগারেশন প্রদান করে:

কমপ্যাক্ট ভালভ মাত্রা

নিম্ন ইনস্টলেশন স্থান প্রয়োজনীয়তা

বড় ব্যাসের পাইপলাইনের জন্য উপযুক্ত সমাধান

রক্ষণাবেক্ষণ জটিলতা হ্রাস

সুবিন্যস্ত প্রবাহ উত্তরণ স্বাভাবিক অপারেটিং অবস্থার অধীনে দক্ষ তরল চলাচল বজায় রাখতে সাহায্য করে।

আবেদন এলাকা

ইঞ্জিনিয়ারিং প্রকল্পের জন্য নির্বাচন নির্দেশিকা

একটি নন স্ল্যাম ওয়াটার হ্যামার এলিমিনেশন বাটারফ্লাই বাফার চেক ভালভ নির্বাচন করার সময়, প্রকৌশলীদের বিবেচনা করা উচিত:

পাইপলাইন পরামিতি

পাইপ ব্যাস

প্রবাহ বেগ

অপারেটিং চাপ

পাম্প ক্ষমতা

পাইপলাইনের দৈর্ঘ্য

তরল অবস্থা

পরিষ্কার জল

নর্দমা

ঠান্ডা জল

শিল্প প্রক্রিয়া জল

ইনস্টলেশন প্রয়োজনীয়তা

অনুভূমিক বা উল্লম্ব ইনস্টলেশন শর্তাবলী

উপলব্ধ রক্ষণাবেক্ষণ স্থান

প্রয়োজনীয় ফ্ল্যাঞ্জ স্ট্যান্ডার্ড

Dafugui প্রকল্প অপারেটিং ডেটার উপর ভিত্তি করে কনফিগারেশন সুপারিশ প্রদান করতে পারে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

এই নন স্ল্যাম ওয়াটার হ্যামার এলিমিনেশন বাটারফ্লাই বাফার চেক ভালভ যৌথ কান্নার বিরুদ্ধে কীভাবে সুরক্ষা দেয়?

আকস্মিক গতিশীল চাপের স্পাইকগুলি দূর করে, এটি অভ্যন্তরীণ পাইপলাইনের চাপগুলিকে স্বাভাবিক অপারেটিং থ্রেশহোল্ডের মধ্যে ভাল রাখে, ফ্ল্যাঞ্জ গ্যাসকেটগুলিকে শিথিল বা ফুঁ হতে বাধা দেয়।

একটি ক্লায়েন্ট কারখানা চালানের আগে তৃতীয় পক্ষের পরিদর্শনের (যেমন, SGS, TÜV, BV) অনুরোধ করতে পারে?

হ্যাঁ, দাফুগুই নিয়মিতভাবে তৃতীয় পক্ষের পরিদর্শকদের ম্যানুফ্যাকচারিং ডকুমেন্টেশন পর্যালোচনা, হাইড্রোস্ট্যাটিক চাপ পরীক্ষা এবং প্যাকেজিং সম্মতি যাচাই করার জন্য স্বাগত জানায়।

যদি একটি কাস্টমাইজড ভালভের আকারের জন্য অ-মানক ফ্ল্যাঞ্জ ড্রিলিং প্রয়োজন হয় তবে কোন বিকল্পগুলি বিদ্যমান?

আমাদের CNC টার্নিং ওয়ার্কশপ অর্ডার প্লেসমেন্টের সময় জমা দেওয়া কাস্টম ইঞ্জিনিয়ারিং অঙ্কন অনুসারে অ-মানক ফ্ল্যাঞ্জ বোল্ট হোল লেআউটগুলি মেশিন করতে পারে।
