কিভাবে একটি বেলোস সম্প্রসারণ জয়েন্ট তাপীয় সম্প্রসারণ, কম্পন এবং যান্ত্রিক চাপ থেকে পাইপলাইন সিস্টেমকে রক্ষা করে?

2026-09-21 0 আমাকে একটি বার্তা ছেড়ে দিন

পেট্রোকেমিক্যাল, পাওয়ার এবং ধাতুবিদ্যা সুবিধার পাইপলাইনগুলি ক্রমাগত তাপীয় প্রসারণ, সংকোচন, কম্পন এবং যান্ত্রিক বিকৃতির সম্মুখীন হয়। যথাযথ ক্ষতিপূরণ ছাড়া, এই শক্তিগুলি ফাঁস, ক্লান্তি ফাটল এবং অকাল সরঞ্জাম ব্যর্থতার কারণ হতে পারে। দBellows সম্প্রসারণ জয়েন্টথেকেদাফুগুইস্টেইনলেস স্টীল বেলোর স্থিতিস্থাপক বিকৃতির মাধ্যমে অক্ষীয়, পার্শ্বীয়, কৌণিক এবং সম্মিলিত স্থানচ্যুতি শোষণ করে। -235°C থেকে +450°C পর্যন্ত তাপমাত্রার পরিসর এবং 32MPa পর্যন্ত চাপ প্রতিরোধের সঙ্গে, এই উপাদানটি সবচেয়ে চাহিদাসম্পন্ন শিল্প পরিবেশে নির্ভরযোগ্য কর্মক্ষমতা প্রদান করে। এই নিবন্ধটি এর কাজের নীতি, মূল সুবিধাগুলি, প্রধান প্রকারগুলি, ইনস্টলেশন নির্দেশিকা এবং প্রস্তুতকারকের সমর্থন পরীক্ষা করে যা দাফুগুইকে একটি বিশ্বস্ত সরবরাহকারী করে তোলে।

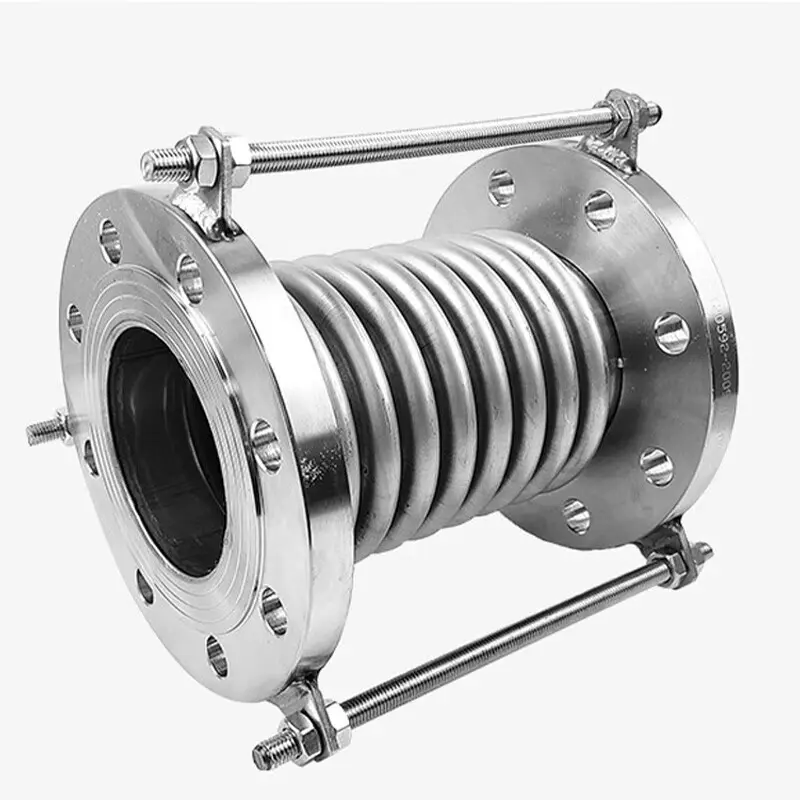

Bellows Expansion Joint

শিল্প পাইপলাইন নিরাপত্তা সম্প্রসারণ জয়েন্টের ভূমিকা

প্রতিটি শিল্প পাইপলাইন সিস্টেম তাপমাত্রার ওঠানামা, সরঞ্জামের কম্পন এবং কাঠামোগত নিষ্পত্তির কারণে মাত্রিক পরিবর্তনের মধ্য দিয়ে যায়। যদি এই নড়াচড়াগুলিকে সামঞ্জস্য করা না হয়, ফলে স্ট্রেস নোঙ্গর, অগ্রভাগ এবং সংযুক্ত সরঞ্জামগুলিতে স্থানান্তর করতে পারে, যা অকাল ব্যর্থতার দিকে পরিচালিত করে। একটি বেলোস এক্সপেনশন জয়েন্ট একটি নমনীয় উপাদান হিসাবে কাজ করে যা এই আন্দোলনগুলিকে শোষণ করে, পুরো সিস্টেমকে রক্ষা করে এবং এর পরিষেবা জীবনকে প্রসারিত করে।

দাফুগুই, Wenzhou, Zhejiang ভিত্তিক, উত্পাদন করেBellows সম্প্রসারণ জয়েন্টগুলোতেযা শেষ পাইপ, ফ্ল্যাঞ্জ এবং অন্যান্য আনুষাঙ্গিকগুলির সাথে একটি ঢেউতোলা স্টেইনলেস স্টিলের বেলোকে একত্রিত করে। বেলোর স্থিতিস্থাপক বিকৃতি পাইপলাইনের স্থানচ্যুতি চাপকে নিয়ন্ত্রিত আন্দোলনে রূপান্তরিত করে, স্থির সমর্থনে লোড হ্রাস করে এবং গুরুত্বপূর্ণ সংযোগগুলিতে ফুটো প্রতিরোধ করে। এটি শোধনাগার, বিদ্যুৎ কেন্দ্র, রাসায়নিক প্রক্রিয়াকরণ সুবিধা এবং ধাতব ক্রিয়াকলাপের ক্ষেত্রে সম্প্রসারণ জয়েন্টকে একটি অপরিহার্য উপাদান করে তোলে।

কাজের নীতি এবং কার্যকরী নকশা

বেলোস এক্সপেনশন জয়েন্টের মূল কাজের নীতিটি সোজা কিন্তু অত্যন্ত কার্যকর। যখন একটি পাইপলাইন তাপমাত্রার পরিবর্তনের কারণে প্রসারিত হয় বা সংকুচিত হয়, তখন ঢেউতোলা বেলো সংকুচিত বা প্রসারিত হয়, আশেপাশের কাঠামোতে চাপ স্থানান্তর না করে স্থানচ্যুতিকে শোষণ করে। একই প্রক্রিয়া যান্ত্রিক কম্পন বা ইনস্টলেশন মিসলাইনমেন্ট দ্বারা সৃষ্ট পার্শ্বীয় এবং কৌণিক আন্দোলনকে শোষণ করে।

বেলো নিজেই প্রাথমিক কাজের উপাদান, যা জারা প্রতিরোধ এবং স্থায়িত্বের জন্য স্টেইনলেস স্টীল থেকে তৈরি। প্রান্তের পাইপ এবং ফ্ল্যাঞ্জগুলি সংযোগ বিন্দুগুলি সরবরাহ করে, যখন অভ্যন্তরীণ হাতাগুলি প্রবাহকে পরিচালনা করে এবং বেলোগুলিকে মিডিয়ামের সরাসরি এক্সপোজার থেকে রক্ষা করে। সংযোগের পদ্ধতিগুলির মধ্যে রয়েছে ফ্ল্যাঞ্জযুক্ত এবং ঢালাইয়ের ধরন, যা জয়েন্টকে পাইপলাইন কনফিগারেশনের বিস্তৃত পরিসরে একত্রিত করার অনুমতি দেয়।

স্থানচ্যুতি ক্ষতিপূরণের বাইরে, বেলোস এক্সপেনশন জয়েন্ট চাপ প্রতিরোধ, সিলিং, তাপমাত্রা প্রতিরোধ, প্রভাব প্রতিরোধ, কম্পন স্যাঁতসেঁতে এবং শব্দ হ্রাস প্রদান করে, যা আধুনিক পাইপিং সিস্টেমে এটি একটি বহুমুখী উপাদান তৈরি করে।

মূল সুবিধা

নিম্নলিখিত সারণী প্রাথমিক সুবিধার সারসংক্ষেপBellows সম্প্রসারণ জয়েন্টথেকেদাফুগুই.

সুবিধা	বর্ণনা
বহুমুখী ক্ষতিপূরণ	একইসাথে অক্ষীয়, পার্শ্বীয়, কৌণিক এবং সম্মিলিত স্থানচ্যুতি শোষণ করে, বিভিন্ন পাইপলাইন বিন্যাসের সাথে খাপ খাইয়ে নেয়
প্রশস্ত তাপমাত্রা পরিসীমা	অপারেটিং তাপমাত্রা -235°C থেকে +450°C, উচ্চ এবং নিম্ন তাপমাত্রার অবস্থার জন্য উপযুক্ত
উচ্চ চাপ ক্ষমতা	32MPa পর্যন্ত সর্বোচ্চ চাপ প্রতিরোধের
জারা প্রতিরোধের	চমৎকার জারা প্রতিরোধের এবং দীর্ঘ সেবা জীবন সঙ্গে স্টেইনলেস স্টীল নির্মাণ
কম্পন এবং শব্দ হ্রাস	কার্যকরীভাবে সরঞ্জামের কম্পন শোষণ করে এবং পাইপলাইন সিস্টেমের শব্দ কমায়
নমনীয় ইনস্টলেশন	বিভিন্ন পাইপলাইন সিস্টেমের সাথে খাপ খাইয়ে ফ্ল্যাঞ্জড এবং ঝালাই সংযোগ উভয়ই সমর্থন করে

প্রধান প্রকার এবং নির্বাচন নির্দেশিকা

বেলোস সম্প্রসারণ জয়েন্টগুলি প্রাথমিকভাবে ক্ষতিপূরণ মোড দ্বারা শ্রেণীবদ্ধ করা হয়। এই প্রকারগুলি বোঝা ইঞ্জিনিয়ারদের প্রতিটি অ্যাপ্লিকেশনের জন্য সঠিক উপাদান নির্বাচন করতে সহায়তা করে:

• অক্ষীয় প্রকার- প্রাথমিকভাবে পাইপলাইন অক্ষ বরাবর অক্ষীয় স্থানচ্যুতি শোষণ করে, সাধারণত তাপ বৃদ্ধি সাপেক্ষে সোজা রানে ব্যবহৃত হয়।

• পার্শ্বীয় প্রকার- প্রাথমিকভাবে পাইপলাইন অক্ষের লম্ব পার্শ্বীয় স্থানচ্যুতি শোষণ করে, অফসেট পাইপিং ব্যবস্থার জন্য উপযুক্ত।

• কৌণিক প্রকার- প্রাথমিকভাবে কৌণিক স্থানচ্যুতি শোষণ করে, প্রায়শই দিক পরিবর্তনের জন্য জোড়ায় ব্যবহার করা হয়।

• চাপ-ভারসাম্য ধরনের- অভ্যন্তরীণ চাপ দ্বারা উত্পন্ন প্রতিক্রিয়া বলগুলিকে ন্যূনতম করার জন্য ডিজাইন করা হয়েছে, অ্যাঙ্কর এবং সমর্থনগুলির উপর লোড কমিয়েছে৷

• সম্মিলিত কনফিগারেশন- একই সাথে একাধিক স্থানচ্যুতি মোড পরিচালনা করতে কাস্টম-ইঞ্জিনিয়ার করা হয়েছে।

উপাদানের উপর ভিত্তি করে, সম্প্রসারণ জয়েন্টগুলি ধাতু এবং অ-ধাতু প্রকারে বিভক্ত।দাফুগুইনির্দিষ্ট স্থানচ্যুতি নিদর্শন, অপারেটিং চাপ, তাপমাত্রা, এবং প্রতিটি পাইপলাইন সিস্টেমের মাধ্যমের উপর ভিত্তি করে ধরনের সুপারিশ প্রদান করে।

ইনস্টলেশন সর্বোত্তম অভ্যাস

সম্প্রসারণ জয়েন্ট পরিকল্পিত হিসাবে কাজ করে এবং এর প্রত্যাশিত পরিষেবা জীবন অর্জন করে তা নিশ্চিত করার জন্য সঠিক ইনস্টলেশন গুরুত্বপূর্ণ। নিম্নলিখিত নির্দেশিকা পালন করা উচিত:

• প্রাক-ইনস্টলেশন পরিদর্শন- ডিজাইনের প্রয়োজনীয়তার সাথে সম্মতি নিশ্চিত করতে মডেল, স্পেসিফিকেশন এবং পাইপলাইন কনফিগারেশন যাচাই করুন।

• দিকনির্দেশ নিশ্চিতকরণ- অভ্যন্তরীণ হাতা সহ ক্ষতিপূরণকারীদের জন্য, নিশ্চিত করুন যে হাতার দিকটি মাঝারি প্রবাহের দিকের সাথে সারিবদ্ধ হয়েছে।

• কোন জোর করে সমন্বয়- পাইপলাইন ইনস্টলেশন বিচ্যুতি সংশোধন করতে ক্ষতিপূরণকারীর বিকৃতি ব্যবহার করবেন না, কারণ এটি ফাংশন এবং জীবনকালকে প্রভাবিত করে।

• বেলগুলিকে রক্ষা করুন- ঢালাই ছিটকে বেলো পৃষ্ঠের সাথে যোগাযোগ করা থেকে বিরত রাখুন এবং ইনস্টলেশনের সময় যান্ত্রিক ক্ষতি এড়ান।

• পজিশনিং ডিভাইসগুলি সরান- পাইপলাইন ইনস্টলেশন সম্পূর্ণ হওয়ার পরে পরিবহনের জন্য ব্যবহৃত সহায়ক পজিশনিং ডিভাইসগুলি সরান।

• হাইড্রোস্ট্যাটিক পরীক্ষা- পাইপলাইনের প্রান্তে ফিক্সড পাইপ সমর্থনকে শক্তিশালী করুন যেখানে চাপ পরীক্ষার সময় ক্ষতিপূরণকারী ইনস্টল করা হয়।

• অবাধ চলাচল- নিশ্চিত করুন যে সমস্ত চলমান উপাদানগুলি বাহ্যিক কাঠামো দ্বারা সীমাবদ্ধ নয়।

উপাদান নির্বাচন এবং কাস্টমাইজেশন

বেলোর উপাদানের পছন্দ মাঝারি, তাপমাত্রা এবং জারা অবস্থার উপর নির্ভর করে। সাধারণ বিকল্পগুলির মধ্যে রয়েছে:

• স্টেইনলেস স্টীল 304- মাঝারি জারা প্রতিরোধের সঙ্গে সাধারণ অবস্থার জন্য উপযুক্ত.

• স্টেইনলেস স্টীল 316L- রাসায়নিক এবং সামুদ্রিক পরিবেশের জন্য আরও ভাল জারা প্রতিরোধের অফার করে।

• স্টেইনলেস স্টিল 321- বাষ্প পাইপলাইনের জন্য উন্নত উচ্চ-তাপমাত্রা প্রতিরোধের প্রদান করে।

দাফুগুইএছাড়াও বিশেষ ব্যাস, নিকেল-ভিত্তিক অ্যালয় এবং নির্দিষ্ট চাপ এবং তাপমাত্রার প্রয়োজনীয়তা সহ অ-মানক কাস্টমাইজেশন অফার করে। গ্রাহকরা অপারেটিং পরামিতি প্রদান করতে পারেন, এবং প্রযুক্তিগত দল একটি উপযোগী সমাধান বিকাশ করবে। এই নমনীয়তা নিশ্চিত করে যে সম্প্রসারণ জয়েন্ট প্রতিটি ইনস্টলেশনের সঠিক চাহিদার সাথে মেলে, তা তেল এবং গ্যাস, রাসায়নিক প্রক্রিয়াকরণ, জল ব্যবস্থাপনা, বা ভারী শিল্প অবকাঠামোতে হোক না কেন।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন 1: বেলোস এক্সপেনশন জয়েন্ট এবং স্লিভ এক্সপেনশন জয়েন্টের মধ্যে পার্থক্য কী?

উত্তর: বেলোর সম্প্রসারণ জয়েন্টগুলি বেলোগুলির স্থিতিস্থাপক বিকৃতির মাধ্যমে স্থানচ্যুতিকে শোষণ করে, বৃহৎ ক্ষতিপূরণ ক্ষমতা, ভাল সিলিং এবং বহুমুখী স্থানচ্যুতির জন্য উপযুক্ততা প্রদান করে। হাতা সম্প্রসারণ জয়েন্টগুলি হাতা স্লাইডিংয়ের মাধ্যমে অক্ষীয় স্থানচ্যুতি শোষণ করে, একটি সহজ কাঠামোর সাথে কিন্তু নিয়মিত রক্ষণাবেক্ষণের প্রয়োজন হয়। বেলোর প্রকারগুলি সাধারণ পরিস্থিতিতে আরও ব্যাপকভাবে ব্যবহৃত হয়।

প্রশ্ন 2: আমি কীভাবে আমার আবেদনের জন্য সঠিক বেলো উপাদান নির্বাচন করব?

উত্তর: নির্বাচন মাঝারি এবং তাপমাত্রার উপর নির্ভর করে। SS304 সাধারণ অবস্থার জন্য উপযুক্ত; SS316L রাসায়নিক এবং সামুদ্রিক পরিবেশের জন্য আরও ভাল জারা প্রতিরোধের প্রস্তাব দেয়; SS321 বাষ্প লাইনের জন্য উন্নত উচ্চ-তাপমাত্রা কর্মক্ষমতা প্রদান করে। Dafugui আপনার অপারেটিং প্যারামিটারের উপর ভিত্তি করে উপযুক্ত গ্রেড সুপারিশ করতে পারে।

প্রশ্ন 3: বেলোস এক্সপেনশন জয়েন্টের কি নিয়মিত রক্ষণাবেক্ষণের প্রয়োজন হয়?

উঃ হ্যাঁ। ফাটল, ক্ষয় বা যান্ত্রিক ক্ষতির জন্য বেলোর পৃষ্ঠটি পরীক্ষা করার জন্য পর্যায়ক্রমিক পরিদর্শনের সুপারিশ করা হয়; নিবিড়তার জন্য ফ্ল্যাঞ্জ বোল্ট যাচাই করতে; এবং নিশ্চিত করতে সীমা ডিভাইসগুলি সঠিকভাবে অবস্থান করছে। যদি উল্লেখযোগ্য বিকৃতি বা ক্ষতি পাওয়া যায়, ইউনিটটি অবিলম্বে প্রতিস্থাপন করা উচিত।

প্রশ্ন 4: দাফুগুই কি কাস্টমাইজড এক্সপেনশন জয়েন্টগুলিকে সমর্থন করে?

উঃ হ্যাঁ। অ-মানক কাস্টমাইজেশন উপলব্ধ, অ-মানক ব্যাস, বিশেষ উপকরণ এবং নির্দিষ্ট চাপ এবং তাপমাত্রার প্রয়োজনীয়তা সহ। একটি উপযুক্ত সমাধানের জন্য অপারেটিং পরামিতি প্রদান করুন.

প্রশ্ন 5: স্ট্যান্ডার্ড লিড টাইম এবং পেমেন্ট শর্তাবলী কি?

উত্তর: স্ট্যান্ডার্ড লিড টাইম স্ট্যান্ডার্ড আইটেমগুলির জন্য 15 থেকে 30 দিন এবং কাস্টমাইজড উত্পাদনের জন্য 35 থেকে 45 দিন। অর্থপ্রদানের শর্তাবলীর মধ্যে T/T এবং L/C, EXW, FOB, এবং CIF (Incoterms 2020) এর ট্রেড শর্তাবলী রয়েছে।

প্রশ্ন 6: বিনামূল্যে নমুনা পাওয়া যায়?

উত্তর: হ্যাঁ, স্ট্যান্ডার্ড মাপ এবং সাধারণ উপকরণ যেমন SS304 এবং SS316/316L এর জন্য বিনামূল্যে মানক নমুনা দেওয়া হয়। নমুনা ফি বড় মাপ বা বিশেষ খাদ জন্য প্রযোজ্য. স্ট্যান্ডার্ড খুচরা যন্ত্রাংশ ক্লায়েন্ট প্রয়োজনীয়তা উপর ভিত্তি করে প্রদান করা হয়.

উপসংহার

দBellows সম্প্রসারণ জয়েন্ট থেকেদাফুগুই তাপীয় সম্প্রসারণ, কম্পন, এবং চাহিদার পাইপলাইন সিস্টেমে যান্ত্রিক বিকৃতির জন্য নির্ভরযোগ্য ক্ষতিপূরণ প্রদান করে। বহুমুখী স্থানচ্যুতি শোষণ, একটি বিস্তৃত তাপমাত্রা পরিসীমা, উচ্চ চাপের ক্ষমতা এবং নমনীয় সংযোগের বিকল্পগুলির সাথে, এটি সরঞ্জামগুলিকে রক্ষা করে এবং পেট্রোকেমিক্যাল, শক্তি এবং ধাতুবিদ্যা অ্যাপ্লিকেশন জুড়ে পরিষেবা জীবন প্রসারিত করে। 15 বছরের বেশি উত্পাদন অভিজ্ঞতা, কাস্টমাইজেশন ক্ষমতা এবং ব্যাপক মানের ডকুমেন্টেশন দ্বারা সমর্থিত, দাফুগুই ইঞ্জিনিয়ার এবং প্রকিউরমেন্ট টিমের জন্য একটি নির্ভরযোগ্য সমাধান প্রদান করে। আপনার পাইপলাইনের প্রয়োজনীয়তা নিয়ে আলোচনা করতে বা একটি প্রযুক্তিগত সুপারিশের অনুরোধ করতে,আজ দাফুগুই দলের সাথে যোগাযোগ করুন- আমরা নির্বাচন থেকে ডেলিভারি পর্যন্ত আপনার প্রকল্প সমর্থন করতে প্রস্তুত.
