কেন ডিস্যালিনেশন প্ল্যান্ট উচ্চ লবণাক্ততা S32760 থ্রেডেড পাইপ ফ্ল্যাঞ্জগুলি এসডব্লিউআরও ব্রাইন এবং কেমিক্যাল লাইনে এক্সেল করে?

সমুদ্রের জল বিপরীত অসমোসিস সিস্টেমে জারা চ্যালেঞ্জ

সামুদ্রিক জলের বিপরীত অসমোসিস উদ্ভিদ পৃথিবীর সবচেয়ে চাহিদাপূর্ণ তরল পরিবেশের মধ্যে কাজ করে। উচ্চ ক্লোরাইড ঘনত্ব, উচ্চ তাপমাত্রা, দ্রবীভূত অক্সিজেন এবং ক্রমাগত পাম্প-প্ররোচিত টার্বুলেন্স একত্রিত হয়ে ধাতব পাইপিং উপাদানগুলিকে একাধিক দিক থেকে আক্রমণ করে। SWRO সুবিধাগুলিতে, ব্রাইন রিজেক্ট হেডার এবং রাসায়নিক চিকিত্সা লাইনগুলি বিশেষভাবে দুর্বল কারণ তারা উচ্চ চাপে ঘনীভূত লবণের সমাধান এবং অবশিষ্ট চিকিত্সা রাসায়নিক বহন করে।

স্ট্যান্ডার্ড স্টেইনলেস স্টিল যেমন 316L বা এমনকি 904L বর্ধিত সময় ধরে গরম, উচ্চ লবণাক্ত ব্রিনের সংস্পর্শে এলে পিটিং, ফাটল ক্ষয় এবং স্ট্রেস জারা ক্র্যাকিং থেকে ভুগতে পারে। একটি একক ফ্ল্যাঞ্জ সংযোগের ব্যর্থতার ফলে অপরিকল্পিত শাটডাউন, পণ্যের ক্ষতি এবং ব্যয়বহুল মেরামত হতে পারে। এই কারণে, স্পেসিফিকেশন ইঞ্জিনিয়াররা ক্রিটিক্যাল এসডব্লিউআরও পাইপিং জয়েন্টগুলির জন্য ক্রমবর্ধমান সুপার ডুপ্লেক্স স্টেইনলেস স্টিলের দিকে তাকাচ্ছেন।

ক্লোরাইড আক্রমণ এবং বেগ ক্ষয়

ক্লোরাইড আয়নগুলি সমুদ্রের জল ব্যবস্থায় স্থানীয় ক্ষয়ের প্রাথমিক চালক। তারা ধাতব পৃষ্ঠের প্যাসিভ অক্সাইড ফিল্মগুলি ভেদ করে এবং দুর্বল পয়েন্টগুলিতে পিটিং শুরু করে, বিশেষ করে যেখানে অক্সিজেন পুনর্নবীকরণ সীমাবদ্ধ। থ্রেডযুক্ত সংযোগগুলি থ্রেড এনগেজমেন্ট জোনে প্রাকৃতিক ফাটল তৈরি করে, যা উপাদান নির্বাচনকে বিশেষভাবে গুরুত্বপূর্ণ করে তোলে।

একই সময়ে, উচ্চ-চাপ বিপরীত অসমোসিস ফিড পাম্পগুলি অশান্ত প্রবাহ তৈরি করে যা প্রতিরক্ষামূলক পৃষ্ঠের স্তরগুলিকে ক্ষয় করতে পারে। রাসায়নিক আক্রমণ এবং যান্ত্রিক পরিধানের সংমিশ্রণ ধাতব ক্ষয়কে ত্বরান্বিত করে। একটি পাইপিং উপাদান তাই উচ্চ ক্লোরাইড প্রতিরোধের এবং বেগ ক্ষয় প্রতিরোধ করার জন্য যথেষ্ট যান্ত্রিক কঠোরতা উভয়ই দিতে হবে।

UNS S32760 সুপার ডুপ্লেক্স স্টিলের উপাদানের সুবিধা

UNS S32760, প্রায়ই F55 বা 1.4501 মনোনীত, একটি সুপার ডুপ্লেক্স স্টেইনলেস স্টীল যা উচ্চ শক্তি এবং ব্যতিক্রমী জারা প্রতিরোধের জন্য অস্টেনিটিক এবং ফেরিটিক পর্যায়গুলির ভারসাম্য বজায় রাখে। এর রসায়ন বিশেষভাবে ক্লোরাইড বহনকারী পরিবেশের জন্য অপ্টিমাইজ করা হয়েছে, এটিকে ডিস্যালিনেশন প্ল্যান্ট পাইপিংয়ের জন্য একটি শক্তিশালী প্রার্থী করে তুলেছে।

SWRO সুবিধার জন্য,ডিস্যালিনেশন প্ল্যান্ট উচ্চ লবণাক্ততা S32760 থ্রেডেড পাইপ ফ্ল্যাঞ্জউচ্চ-চাপ ব্রিন প্রত্যাখ্যান শিরোনাম এবং রাসায়নিক চিকিত্সা লাইন জন্য নির্দিষ্ট করা হয়. থার্মাল ওয়েল্ড জোনগুলি সরিয়ে, এই স্ক্রু-অন F55 ফ্ল্যাঞ্জগুলি বিপরীত অসমোসিস স্কিড এবং ম্যানিফোল্ড সিস্টেম জুড়ে অভিন্ন খাদ অখণ্ডতা বজায় রাখে।

ব্রাইন হ্যান্ডলিং জন্য অপ্টিমাইজ করা রসায়ন

UNS S32760 এর সংকর মিশ্রণে ক্রোমিয়াম রয়েছে 24% থেকে 26%, মলিবডেনাম 3% থেকে 4% এবং নাইট্রোজেন 0.2% থেকে 0.3%। ইচ্ছাকৃতভাবে 0.5% থেকে 1.0% হারে তামা এবং 0.5% থেকে 1.0% টাংস্টেন ক্লোরাইড ব্রাইন প্রতিরোধকে আরও বাড়িয়ে তোলে। স্ট্যান্ডার্ড 316L বা 904L গ্রেডের সাথে তুলনা করে, এই রসায়ন একটি উচ্চতর পিটিং প্রতিরোধের সমতুল্য সংখ্যা এবং উত্তপ্ত সমুদ্রের জলের পরিবেশে আরও ভাল কর্মক্ষমতা প্রদান করে।

• উচ্চ ক্রোমিয়াম এবং মলিবডেনাম সামগ্রী:ক্লোরাইড সমৃদ্ধ মিডিয়াতে একটি স্থিতিশীল প্যাসিভ ফিল্ম সমর্থন করে।
• নাইট্রোজেন খাদ:শক্তি বাড়ানোর সময় পিটিং এবং ফাটল জারা প্রতিরোধের উন্নতি করে।
• তামা এবং টংস্টেন সংযোজন:উচ্চ লবণাক্ত ব্রিনে কর্মক্ষমতা বাড়ায় এবং স্থানীয় আক্রমণের সংবেদনশীলতা হ্রাস করে।
• সুষম ডুপ্লেক্স মাইক্রোস্ট্রাকচার:ভাল বলিষ্ঠতার সাথে উচ্চ যান্ত্রিক শক্তি সরবরাহ করে।

জোড় জোন ছাড়া অভিন্ন উপাদান গঠন

ওয়েল্ডেড জয়েন্টগুলি তাপচক্রের প্রবর্তন করে যা সুপার ডুপ্লেক্স স্টিলের মাইক্রোস্ট্রাকচারকে পরিবর্তন করতে পারে এবং কম জারা প্রতিরোধের স্থানীয় অঞ্চল তৈরি করতে পারে। থ্রেডেড ফ্ল্যাঞ্জগুলি এই সমস্যাটিকে সম্পূর্ণরূপে এড়ায়। সংযোগটি যান্ত্রিক হওয়ায়, ফ্ল্যাঞ্জ বডি এবং থ্রেড এরিয়া জুড়ে খাদ কাঠামোটি সামঞ্জস্যপূর্ণ থাকে। এই অভিন্নতা একটি মূল কারণ যে থ্রেডেড S32760 ফ্ল্যাঞ্জগুলিকে রিভার্স অসমোসিস স্কিড এবং ম্যানিফোল্ড সিস্টেমগুলিতে পছন্দ করা হয় যেখানে নির্ভরযোগ্যতা গুরুত্বপূর্ণ।

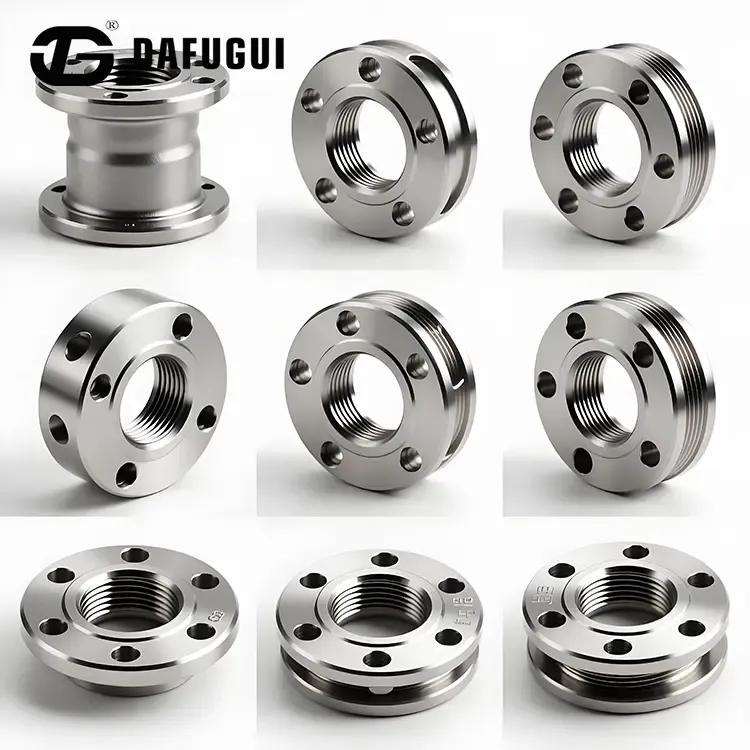

থ্রেডেড ফ্ল্যাঞ্জ ডিজাইন এবং ডাইমেনশনাল স্ট্যান্ডার্ড

থ্রেডেড পাইপ ফ্ল্যাঞ্জগুলি ঢালাই ছাড়াই ফ্ল্যাঞ্জযুক্ত পাইপিংকে সংযুক্ত করার একটি ব্যবহারিক পদ্ধতি প্রদান করে। ফ্ল্যাঞ্জ বডিতে একটি থ্রেডেড বোর থাকে যা মেলানো বাহ্যিক থ্রেডের সাথে একটি পাইপ গ্রহণ করে। যখন পাইপটি ফ্ল্যাঞ্জে স্ক্রু করা হয়, তখন সমাবেশটি একটি যান্ত্রিক জয়েন্ট তৈরি করে যা রক্ষণাবেক্ষণ বা সিস্টেম পুনর্গঠনের জন্য বিচ্ছিন্ন করা যেতে পারে।

দডিস্যালিনেশন প্ল্যান্ট উচ্চ লবণাক্ততা S32760 থ্রেডেড পাইপ ফ্ল্যাঞ্জবডি এবং থ্রেড ফর্মের জন্য UNS S32760 সুপার ডুপ্লেক্স স্টিল ব্যবহার করুন, একই জারা-প্রতিরোধী খাদকে ফ্ল্যাঞ্জ এবং সংযোগকারী পাইপ উভয়ই পরিবেশন করার অনুমতি দেয়। এটি গ্যালভানিক অমিল এড়ায় এবং পাইপিং সিস্টেম জুড়ে উপাদান সনাক্তকরণ সহজ করে।

উপরে তালিকাভুক্ত মাত্রিক মানগুলি নিশ্চিত করে যে ফ্ল্যাঞ্জগুলি ডিস্যালিনেশন প্ল্যান্টে স্ট্যান্ডার্ড পাইপিং এবং সরঞ্জামগুলির সাথে সঠিকভাবে মিলিত হয়। ক্লাস 150# থেকে ক্লাস 2500# পর্যন্ত প্রেসার ক্লাসগুলি SWRO ফিড, ব্রাইন রিজেক্ট এবং রাসায়নিক ডোজিং লাইনে পাওয়া অপারেটিং চাপের পরিসরকে কভার করে।

থ্রেড প্রকার এবং সিলিং বিবেচনা

থ্রেডযুক্ত সংযোগগুলি একটি চাপ-আঁটসাঁট জয়েন্ট তৈরি করতে পুরুষ এবং মহিলা থ্রেডের মধ্যে জড়িত থাকার উপর নির্ভর করে। এনপিটি থ্রেডগুলি একটি টেপারড ফর্ম ব্যবহার করে যা থ্রেডগুলিকে সংযুক্ত করার সাথে সাথে সংকুচিত করে, যখন BSPT থ্রেডগুলি ISO 7-1 এর অধীনে অনুরূপ নীতি অনুসরণ করে। নির্দিষ্ট প্রকল্পের প্রয়োজনীয়তার জন্য মেট্রিক থ্রেডগুলিও উপলব্ধ। সঠিক থ্রেড তৈলাক্তকরণ এবং নিয়ন্ত্রিত মেক-আপ টর্ক থ্রেড ফ্ল্যাঙ্কগুলিকে ক্ষতিগ্রস্ত না করে একটি নির্ভরযোগ্য সীল অর্জনের জন্য অপরিহার্য।

হাই-প্রেশার ব্রাইন রিজেক্ট হেডারে পারফরম্যান্স

SWRO প্ল্যান্টে ব্রাইন রিজেক্ট হেডারগুলি উচ্চ চাপে কাজ করে এবং ঘনীভূত লবণের দ্রবণ বহন করে যা কাঁচা সমুদ্রের জলের লবণাক্ততা অতিক্রম করতে পারে। উপকূলীয় পরিবেশে অভ্যন্তরীণ ক্ষয় এবং বহিরাগত বায়ুমণ্ডলীয় আক্রমণ উভয়ই প্রতিরোধ করার সময় পাইপিংয়ে এই তরলগুলি ফুটো ছাড়াই থাকতে হবে।

দডিস্যালিনেশন প্ল্যান্ট উচ্চ লবণাক্ততা S32760 থ্রেডেড পাইপ ফ্ল্যাঞ্জএই দায়িত্ব শর্তের জন্য ডিজাইন করা হয়. সুপার ডুপ্লেক্স অ্যালয় ক্লোরাইড পিটিং এবং ফাটল ক্ষয় প্রতিরোধ করে, যখন নকল মাইক্রোস্ট্রাকচার যান্ত্রিক কঠোরতা প্রদান করে যা উত্তাল প্রবাহের অধীনে পৃষ্ঠের ক্ষয় প্রশমিত করতে সহায়তা করে। থ্রেডেড নকশা ঢালাই তাপ-আক্রান্ত অঞ্চলগুলিকে নির্মূল করে যা অগ্রাধিকারমূলক ক্ষয়স্থানে পরিণত হতে পারে।

হাইড্রোস্ট্যাটিক প্রেসার টেস্টিং এবং ডাইমেনশনাল অডিট

প্রতিটি প্রোডাকশন লট নামমাত্র ডিজাইন রেটিং এর 1.5 গুণে হাইড্রোস্ট্যাটিক শেল পরীক্ষার সাপেক্ষে। এটি যান্ত্রিক নিয়ন্ত্রণ যাচাই করে এবং প্রেরণের আগে কোনও উত্পাদন ত্রুটি সনাক্ত করে। ডিজিটাল স্থানাঙ্ক পরিমাপ মেশিন ব্যবহার করে মাত্রিক সামঞ্জস্য পরীক্ষা করা হয়, যেমন ফ্ল্যাঞ্জ পুরুত্ব, বোল্ট হোল পিচ সার্কেল এবং থ্রেড পিচ প্রযোজ্য মানের বিপরীতে নিরীক্ষিত করা হয়।

Intergranular জারা প্রতিরোধের

ক্রোমিয়াম কার্বাইডগুলি তাপ প্রক্রিয়াকরণের সময় শস্যের সীমানায় অবক্ষয় হলে স্টেইনলেস স্টিলে আন্তঃগ্রানুলার জারা ঘটতে পারে। S32760 ফ্ল্যাঞ্জগুলিকে ASTM A262 প্র্যাকটিস E অনুসারে আন্তঃগ্রানুল রাসায়নিক আক্রমণের প্রতিরোধ নিশ্চিত করতে মূল্যায়ন করা হয়। এই পরীক্ষাটি আক্রমনাত্মক ব্রাইন মিডিয়াতে দীর্ঘমেয়াদী পরিষেবার জন্য অতিরিক্ত আত্মবিশ্বাস প্রদান করে।

ইনস্টলেশন এবং রক্ষণাবেক্ষণ সর্বোত্তম অভ্যাস

সঠিক ইনস্টলেশন থ্রেডেড সুপার ডুপ্লেক্স ফ্ল্যাঞ্জের পরিষেবা জীবনকে প্রসারিত করে এবং সংযোগে ফাঁস প্রতিরোধ করে। নিম্নলিখিত অনুশীলনগুলি বেশিরভাগ SWRO পাইপিং সিস্টেমে প্রযোজ্য।

• থ্রেড পরিদর্শন:সমাবেশের আগে ক্ষতি, ধ্বংসাবশেষ বা উত্পাদন ত্রুটির জন্য পুরুষ এবং মহিলা উভয় থ্রেড পরীক্ষা করুন।
• সিলিং পৃষ্ঠগুলি পরিষ্কার করুন:থ্রেড এবং ফ্ল্যাঞ্জ মুখ থেকে তেল, ময়লা এবং লবণের ভূত্বক সরান।
• সামঞ্জস্যপূর্ণ লুব্রিকেন্ট:সুপার ডুপ্লেক্স স্টেইনলেস স্টিল এবং প্রক্রিয়া মিডিয়ার জন্য উপযুক্ত একটি লুব্রিকেন্ট প্রয়োগ করুন।
• নিয়ন্ত্রিত মেক আপ:থ্রেডগুলির অতিরিক্ত চাপ এড়াতে প্রস্তাবিত টর্ক অনুযায়ী সংযোগটি শক্ত করুন।
• ফ্ল্যাঞ্জ প্রান্তিককরণ:নিশ্চিত করুন যে সঙ্গমের ফ্ল্যাঞ্জগুলি সমান্তরাল এবং বোল্টের গর্তগুলি জোর করে না করে সারিবদ্ধ করা হয়।
• লিক চেক:ধীরে ধীরে সিস্টেমে চাপ দিন এবং থ্রেডেড জয়েন্টটি ওয়েপিং বা সিপেজের জন্য পরিদর্শন করুন।

ইনস্টল করার সময়ডিস্যালিনেশন প্ল্যান্ট উচ্চ লবণাক্ততা S32760 থ্রেডেড পাইপ ফ্ল্যাঞ্জ, রক্ষণাবেক্ষণ দল প্রতিটি জয়েন্টের জন্য ইনস্টলেশন টর্ক এবং তারিখ রেকর্ড করা উচিত। এই তথ্যটি পরবর্তী পরিদর্শনকে সমর্থন করে এবং তাপীয় সাইক্লিং বা চাপের ওঠানামার পরে পুনরায় শক্ত করার প্রয়োজন হতে পারে এমন সংযোগগুলি সনাক্ত করতে সহায়তা করে।

রুটিন পরিদর্শন এবং পুনরায় সংযোজন

থ্রেডযুক্ত সংযোগগুলি নির্ধারিত ফিল্টার পরিষ্কার বা ঝিল্লি প্রতিস্থাপনের সময় সোজা যান্ত্রিক বিচ্ছিন্ন করার অনুমতি দেয়। ঢালাই করা জয়েন্টগুলির বিপরীতে, এগুলিকে থ্রেডেড এবং পাইপ স্পুল না কেটে পুনরায় একত্রিত করা যেতে পারে। পুনরায় একত্রিত করার সময়, গ্যালিং বা ক্ষয়ের জন্য থ্রেডগুলি পরিদর্শন করুন এবং ক্ষতিগ্রস্থ উপাদানগুলি প্রতিস্থাপন করুন।

এর রুটিন পরিদর্শনডিস্যালিনেশন প্ল্যান্ট উচ্চ লবণাক্ততা S32760 থ্রেডেড পাইপ ফ্ল্যাঞ্জথ্রেড কন্ডিশন, ফ্ল্যাঞ্জ ফেস কন্ডিশন এবং ফুটো হওয়ার লক্ষণের উপর ফোকাস করে। আমানতের নিচে ফাটল ক্ষয় রোধ করতে বাহ্যিক পৃষ্ঠে লবণের ভূত্বকের জমা অপসারণ করা উচিত। যদি পিটিং বা ক্র্যাকিং পরিলক্ষিত হয়, প্রভাবিত ফ্ল্যাঞ্জটিকে একই খাদের একটি নতুন উপাদান দিয়ে প্রতিস্থাপন করা উচিত।

গুণমান যাচাই এবং কারখানা উত্পাদন

দ্বারা নির্মিতদাফুগুই, এই ফ্ল্যাঞ্জগুলি বিশেষায়িত কোল্ড-ফর্মিং এবং মাল্টি-অক্ষ CNC মেশিনে সজ্জিত ডেডিকেটেড ফিটিং এবং ফ্ল্যাঞ্জ ওয়ার্কশপে উত্পাদিত হয়। উৎপাদন লাইনগুলি বড় চালান জুড়ে মাত্রিক সামঞ্জস্য বজায় রেখে মিউনিসিপ্যাল ​​ডিস্যালিনেশন প্রকল্পের জন্য উচ্চ-ভলিউম সরবরাহের প্রয়োজনীয়তাগুলি পরিচালনা করতে সক্ষম।

গুণমান ব্যবস্থাপনা ISO 9001 এবং CE ফ্রেমওয়ার্ক অনুসরণ করে। EN 10204 3.1 অনুসারে উপাদান পরীক্ষার শংসাপত্রগুলি ফ্ল্যাঞ্জ রিমগুলিতে হার্ড-স্ট্যাম্পযুক্ত তাপ নম্বরগুলির সাথে সরবরাহ করা হয়, যা কাঁচামাল থেকে সমাপ্ত উপাদান পর্যন্ত সম্পূর্ণ ট্রেসেবিলিটি প্রদান করে।

ডেডিকেটেড ফিটিং এবং ফ্ল্যাঞ্জ লাইন

কারখানাটি থ্রেডেড ফ্ল্যাঞ্জ এবং মিলিত পাইপ ফিটিংগুলির জন্য পৃথক উত্পাদন কোষ পরিচালনা করে। এই ব্যবস্থাটি প্রস্তুতকারককে সম্পূর্ণ পাইপিং প্যাকেজ সরবরাহ করতে দেয় যার মধ্যে রয়েছে কনুই, টিজ, রিডুসার এবং সুপার ডুপ্লেক্স অ্যালোয়ে ভালভ। ডিস্যালিনেশন স্কিড নির্মাতাদের জন্য, একাধিক উপাদানের জন্য একটি একক উৎস ক্রয়কে সহজ করে এবং সমগ্র পাইপিং সমাবেশ জুড়ে উপাদানের সামঞ্জস্য নিশ্চিত করে।

সরবরাহ এবং বিতরণ তথ্য

• ন্যূনতম অর্ডার পরিমাণ:1 টুকরা, পাইলট প্ল্যান্ট এবং সিস্টেম মেরামত সমর্থন.
• স্ট্যান্ডার্ড ডেলিভারি লিড টাইম:15 থেকে 30 দিন, জরুরী উদ্ভিদ পরিবর্তনের জন্য এয়ার-ফ্রেট বিকল্প সহ।
• বাণিজ্য শর্তাবলী:Incoterms 2020 অনুযায়ী EXW, FOB, এবং CIF।
• ট্রেসেবিলিটি প্যাকেজ:EN 10204 3.1 তাপ নম্বর সহ উপাদান পরীক্ষার শংসাপত্র।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
