স্টেইনলেস স্টিল ওয়েল্ড নেক ফ্ল্যাঞ্জগুলি কি উচ্চ-চাপ পাইপিং সিস্টেমের জন্য সেরা পছন্দ

স্টাইnless ইস্পাত ঝালাই ঘাড় ফ্ল্যাঞ্জউচ্চ-চাপ এবং উচ্চ-তাপমাত্রা পাইপিং সিস্টেমে তাদের উচ্চতর শক্তি, স্থায়িত্ব এবং নির্ভরযোগ্যতার জন্য ব্যাপকভাবে স্বীকৃত। এই বিস্তৃত নির্দেশিকাটি তাদের ডিজাইনের সুবিধা, উপাদানের গ্রেড, উত্পাদন মান, অন্যান্য ফ্ল্যাঞ্জ প্রকারের সাথে তুলনা, শিল্প অ্যাপ্লিকেশন, ইনস্টলেশনের সর্বোত্তম অনুশীলন এবং রক্ষণাবেক্ষণ নির্দেশিকাগুলি অন্বেষণ করে। আপনি একজন প্রকৌশলী, প্রকিউরমেন্ট ম্যানেজার, বা শিল্প ঠিকাদার হোন না কেন, এই নিবন্ধটি আপনাকে বুঝতে সাহায্য করবে কেন ওয়েল্ড নেক ফ্ল্যাঞ্জগুলি সমালোচনামূলক পাইপিং সিস্টেমের জন্য পছন্দসই সমাধান।

সূচিপত্র

1. স্টেইনলেস স্টীল ওয়েল্ড নেক ফ্ল্যাঞ্জ কি?
2. ডিজাইনের বৈশিষ্ট্য এবং কাঠামোগত সুবিধা
3. উপাদান গ্রেড এবং মান
4. ওয়েল্ড নেক বনাম অন্যান্য ফ্ল্যাঞ্জ প্রকার
5. শিল্প অ্যাপ্লিকেশন
6. উত্পাদন প্রক্রিয়া এবং গুণমান নিয়ন্ত্রণ
7. ইনস্টলেশন সর্বোত্তম অভ্যাস
8. রক্ষণাবেক্ষণ এবং পরিদর্শন
9. কিভাবে ডান ওয়েল্ড নেক ফ্ল্যাঞ্জ নির্বাচন করবেন
10. প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

1. স্টেইনলেস স্টীল ঢালাই ঘাড় ফ্ল্যাঞ্জ কি?

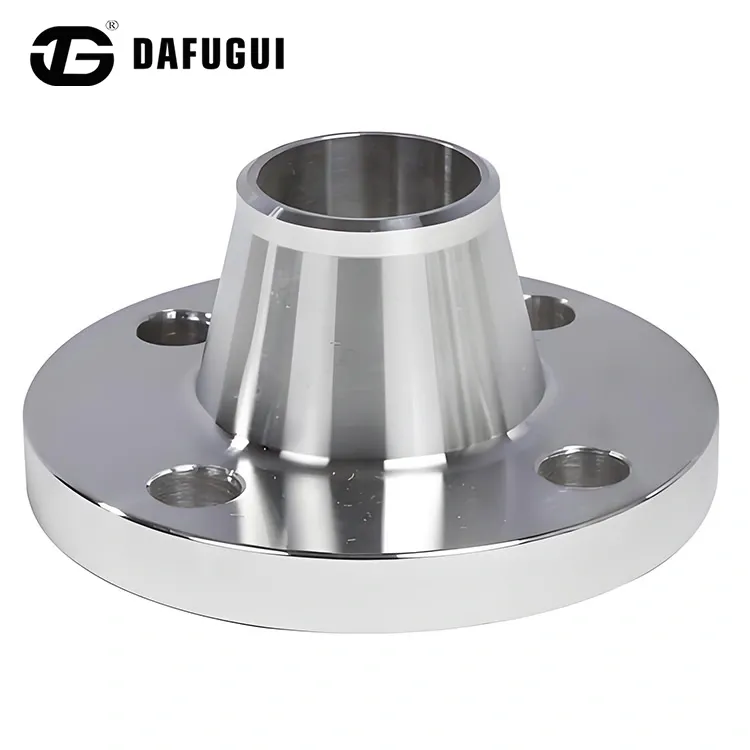

স্টেইনলেস স্টিল ওয়েল্ড নেক ফ্ল্যাঞ্জগুলি হল পাইপ ফ্ল্যাঞ্জগুলি যা একটি দীর্ঘ টেপার হাব দিয়ে ডিজাইন করা হয়েছে যা ধীরে ধীরে ফ্ল্যাঞ্জের বেধ থেকে পাইপের প্রাচীরের বেধে রূপান্তরিত হয়। এগুলি পাইপের সাথে বাট-ওয়েল্ড করা হয়, একটি শক্তিশালী এবং বিরামবিহীন সংযোগ প্রদান করে যা চাপের ঘনত্ব হ্রাস করে।

স্লিপ-অন ফ্ল্যাঞ্জের বিপরীতে, ওয়েল্ড নেক ফ্ল্যাঞ্জগুলি এমন পরিবেশের জন্য তৈরি করা হয় যেখানে উচ্চ চাপ, চরম তাপমাত্রা এবং চক্রাকার লোডিং উপস্থিত থাকে। তাদের টেপারড হাব সমানভাবে চাপ বিতরণ করে, ক্র্যাকিং এবং যান্ত্রিক ব্যর্থতার ঝুঁকি কমিয়ে দেয়।

• সর্বাধিক শক্তির জন্য বাট-জোড়া সংযোগ
• চাপ বিতরণের জন্য দীর্ঘ টেপার হাব
• উচ্চ-চাপ এবং উচ্চ-তাপমাত্রা সিস্টেমের জন্য চমৎকার
• ASME এবং ANSI-এর মতো আন্তর্জাতিক মান মেনে চলে

2. ডিজাইনের বৈশিষ্ট্য এবং কাঠামোগত সুবিধা

2.1 টেপারড হাব ডিজাইন

একটি ঝালাই ঘাড় ফ্ল্যাঞ্জের সংজ্ঞায়িত বৈশিষ্ট্য হল এর টেপার হাব। এই বৈশিষ্ট্যটি ফ্ল্যাঞ্জ থেকে পাইপে ধীরে ধীরে স্ট্রেস স্থানান্তরের অনুমতি দেয়, স্থানীয় চাপের পয়েন্টগুলিকে প্রতিরোধ করে।

2.2 সম্পূর্ণ অনুপ্রবেশ জোড়

যেহেতু ফ্ল্যাঞ্জটি পাইপের সাথে বাট-ওয়েল্ড করা হয়, এটি একটি অবিচ্ছিন্ন ধাতব কাঠামো গঠন করে। এটি উল্লেখযোগ্যভাবে ক্লান্তি প্রতিরোধের এবং যান্ত্রিক শক্তি উন্নত করে।

2.3 সুপিরিয়র প্রেসার হ্যান্ডলিং

ওয়েল্ড নেক ফ্ল্যাঞ্জগুলি সাধারণত ক্লাস 300, 600, 900, 1500 এবং এমনকি 2500-এর মতো উচ্চ-চাপের ক্লাসগুলির জন্য রেট করা সিস্টেমগুলিতে ব্যবহৃত হয়।

3. উপাদান গ্রেড এবং মান

স্টেইনলেস স্টীল ওয়েল্ড নেক ফ্ল্যাঞ্জগুলি সাধারণত বিভিন্ন পরিবেশগত এবং রাসায়নিক এক্সপোজার প্রয়োজনীয়তা মেটাতে বিভিন্ন স্টেইনলেস স্টিল গ্রেড ব্যবহার করে তৈরি করা হয়।

সাধারণ স্টেইনলেস স্টীল গ্রেড

• ASTM A182 F304 / F304L
• ASTM A182 F316 / F316L
• ASTM A182 F321
• ASTM A182 F347

আন্তর্জাতিক মান

• ASME B16.5
• এএনএসআই
• ডিআইএন
• EN 1092-1
• JIS

সঠিক গ্রেড নির্বাচন করা ক্ষয়কারী মিডিয়া, তাপমাত্রার অবস্থা এবং যান্ত্রিক প্রয়োজনীয়তার সাথে সামঞ্জস্যতা নিশ্চিত করে।

4. ওয়েল্ড নেক বনাম অন্যান্য ফ্ল্যাঞ্জ প্রকার

স্লিপ-অন ফ্ল্যাঞ্জের তুলনায়, ওয়েল্ড নেক ফ্ল্যাঞ্জগুলি বিশেষত গতিশীল সিস্টেমে আরও বেশি নির্ভরযোগ্যতা এবং দীর্ঘ পরিষেবা জীবন প্রদান করে।

5. শিল্প অ্যাপ্লিকেশন

• তেল ও গ্যাস পাইপলাইন
• পেট্রোকেমিক্যাল উদ্ভিদ
• বিদ্যুৎ উৎপাদন সুবিধা
• জল চিকিত্সা সিস্টেম
• জাহাজ নির্মাণ এবং অফশোর প্ল্যাটফর্ম

যেসব শিল্পে নিরাপত্তা এবং কর্মক্ষমতা গুরুত্বপূর্ণ, সেখানে ওয়েল্ড নেক ফ্ল্যাঞ্জগুলি প্রায়শই পছন্দের সমাধান।

6. উত্পাদন প্রক্রিয়া এবং গুণমান নিয়ন্ত্রণ

উচ্চ মানের স্টেইনলেস স্টীল ওয়েল্ড নেক ফ্ল্যাঞ্জগুলি সাধারণত কাস্টের পরিবর্তে নকল করা হয়, যা উচ্চতর শস্যের কাঠামো এবং যান্ত্রিক বৈশিষ্ট্যগুলি নিশ্চিত করে।

উত্পাদন পদক্ষেপ

1. উপাদান পরিদর্শন
2. ফরজিং
3. তাপ চিকিত্সা
4. মেশিনিং
5. তুরপুন এবং সমাপ্তি
6. চূড়ান্ত পরিদর্শন

স্বনামধন্য নির্মাতারা যেমনদাফুগুইআন্তর্জাতিক মানের সাথে সম্মতি নিশ্চিত করতে মাত্রিক চেক, চাপ পরীক্ষা, এবং অ-ধ্বংসাত্মক পরীক্ষা সহ কঠোর মান নিয়ন্ত্রণের পদ্ধতিগুলি প্রয়োগ করুন।

7. ইনস্টলেশনের সর্বোত্তম অভ্যাস

• ঢালাই করার আগে সঠিক পাইপ প্রান্তিককরণ নিশ্চিত করুন
• বাট ওয়েল্ডিংয়ের জন্য যোগ্য ওয়েল্ডার ব্যবহার করুন
• ASME ওয়েল্ডিং পদ্ধতি অনুসরণ করুন
• NDT এর মাধ্যমে জোড়ের অখণ্ডতা পরিদর্শন করুন
• সমাবেশের সময় সঠিক বোল্ট টর্ক প্রয়োগ করুন

ফ্ল্যাঞ্জ সংযোগের কার্যক্ষমতা এবং দীর্ঘায়ু সর্বাধিক করার জন্য সঠিক ইনস্টলেশন অপরিহার্য।

8. রক্ষণাবেক্ষণ এবং পরিদর্শন

নিয়মিত পরিদর্শন সিস্টেমের অখণ্ডতা নিশ্চিত করে এবং অপ্রত্যাশিত ব্যর্থতা প্রতিরোধ করে। নিয়মিত চেক অন্তর্ভুক্ত করা উচিত:

• জারা জন্য চাক্ষুষ পরিদর্শন
• অতিস্বনক বেধ পরিমাপ
• লিক সনাক্তকরণ পরীক্ষা
• বোল্ট শক্ত করা যাচাইকরণ

9. কিভাবে ডান ওয়েল্ড নেক ফ্ল্যাঞ্জ নির্বাচন করবেন

স্টেইনলেস স্টীল ওয়েল্ড নেক ফ্ল্যাঞ্জ নির্বাচন করার সময়, বিবেচনা করুন:

• চাপ শ্রেণীর প্রয়োজনীয়তা
• অপারেটিং তাপমাত্রা
• জারা পরিবেশ
• পাইপের আকার এবং সময়সূচী
• প্রকল্প মান সঙ্গে সম্মতি

দাফুগুই এর মতো অভিজ্ঞ সরবরাহকারীদের সাথে কাজ করা নিশ্চিত করে যে আপনি এমন পণ্য পাবেন যা প্রযুক্তিগত এবং বাণিজ্যিক উভয় ধরনের প্রয়োজনীয়তা পূরণ করে।

10. প্রায়শই জিজ্ঞাসিত প্রশ্ন (FAQ)

প্রশ্ন 1: কেন ওয়েল্ড নেক ফ্ল্যাঞ্জগুলি উচ্চ-চাপ সিস্টেমের জন্য ভাল?

তাদের টেপার হাব এবং সম্পূর্ণ অনুপ্রবেশ জোড়ের কারণে, তারা সমানভাবে চাপ বিতরণ করে এবং ক্লান্তি ব্যর্থতা প্রতিরোধ করে।

প্রশ্ন 2: 304 এবং 316 স্টেইনলেস স্টীল ওয়েল্ড নেক ফ্ল্যাঞ্জের মধ্যে পার্থক্য কী?

316 স্টেইনলেস স্টিলে মলিবডেনাম রয়েছে, যা 304-এর তুলনায় ক্লোরাইড পরিবেশে ভাল জারা প্রতিরোধের প্রস্তাব দেয়।

প্রশ্ন 3: ঝালাই ঘাড় flanges পুনরায় ব্যবহার করা যেতে পারে?

বেশিরভাগ উচ্চ-চাপ সিস্টেমে, পরিদর্শন এবং অনুমোদিত না হলে পুনরায় ব্যবহার করার সুপারিশ করা হয় না।

প্রশ্ন 4: ওয়েল্ড নেক ফ্ল্যাঞ্জগুলি কি অফশোর অ্যাপ্লিকেশনের জন্য উপযুক্ত?

হ্যাঁ, বিশেষত যখন 316L এর মতো জারা-প্রতিরোধী গ্রেড থেকে তৈরি করা হয়।

উপসংহার

স্টেইনলেস স্টিল ওয়েল্ড নেক ফ্ল্যাঞ্জগুলি উচ্চ-চাপ পাইপিং সিস্টেমে শক্তি, স্থায়িত্ব এবং সুরক্ষার জন্য শিল্পের মানদণ্ড হিসাবে রয়ে গেছে। তাদের উচ্চতর নকশা, জারা প্রতিরোধের, এবং কাঠামোগত অখণ্ডতা তাদের তেল ও গ্যাস, পেট্রোকেমিক্যাল এবং পাওয়ার শিল্পে অপরিহার্য করে তোলে।

আপনি যদি আন্তর্জাতিক মানের জন্য তৈরি নির্ভরযোগ্য, উচ্চ-মানের স্টেইনলেস স্টীল ওয়েল্ড নেক ফ্ল্যাঞ্জ খুঁজছেন, Dafugui আপনার প্রজেক্টের প্রয়োজনীয়তা অনুসারে বিস্তৃত সমাধান প্রদান করে। আমাদের প্রকৌশল দক্ষতা, কঠোর মান নিয়ন্ত্রণ, এবং বিশ্বব্যাপী সরবরাহ ক্ষমতা দীর্ঘমেয়াদী কর্মক্ষমতা এবং মানসিক শান্তি নিশ্চিত করে।

আপনার পাইপিং সিস্টেমের নির্ভরযোগ্যতা বাড়ানোর জন্য প্রস্তুত?আমাদের সাথে যোগাযোগ করুনআপনার প্রকল্পের প্রয়োজনীয়তা নিয়ে আলোচনা করতে এবং একটি পেশাদার উদ্ধৃতি পেতে আজ।
